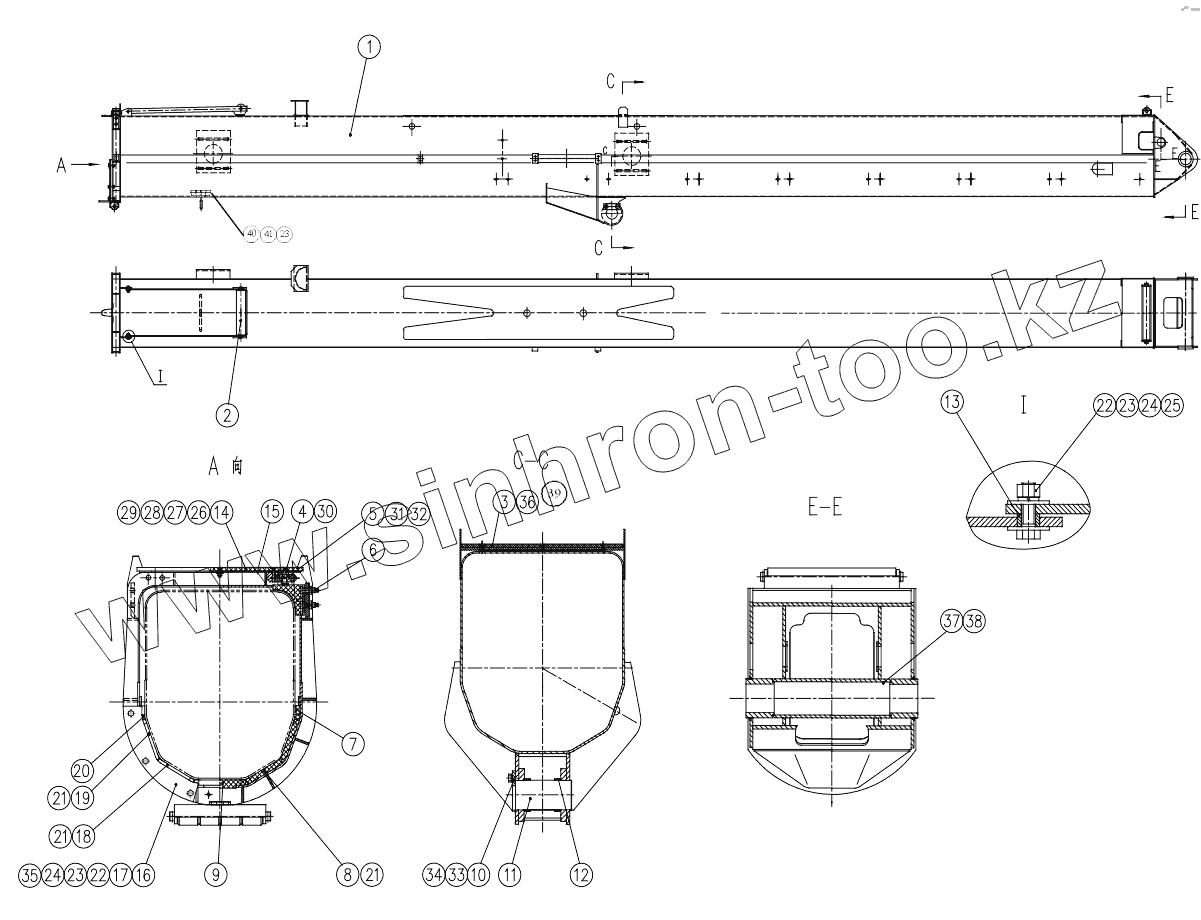

Каталог запасных частей к технике: XCMG QY25K5-I. 111202230 Base Boom

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

21

22

22

23

23

23

24

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111202232		Base Boom Structure
2	111200633		Roller
3	111202007		Plate
4	111201097		Bolt
5	111200642		Surport
6	111202008		Slider
7	111202009		Slider
8	111202010		Slider
9	111202011		Slider
10	111200658		Retaining Plate
11	111201967		Pin Shaft
12	111201968		Bushing
13	111202182		Sleeve
14	111202012		Plate
15	111201098		Plate
16	111202013		Plate
17	111201099		Plate
18	111202014		Slider
19	111202015		Slider
20	111202016		Slider
21	111201100		Mat
22	805000045		Болт M12x40
23	805300018		Шайба 12
24	805300113		Washer
25	805200049		Гайка М12
26	805100232		Bolt M8x25
27	805300069		Шайба 8
28	805300010		Шайба 8
29	805200045		Гайка М8
30	805200116		Nut
31	805600130		Pin B16x85
32	805600006		Штифт 4x30
33	805000281		Bolt
34	805300023		Шайба 20
35	805000023		Bolt
36	805100068		Bolt M10x25
37	800500026		Bearing
38	801100336		Масленка M10x1
39	111201395		Plate
40	111201391		Rope Trestle
41	805000715		Болт M12x25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
