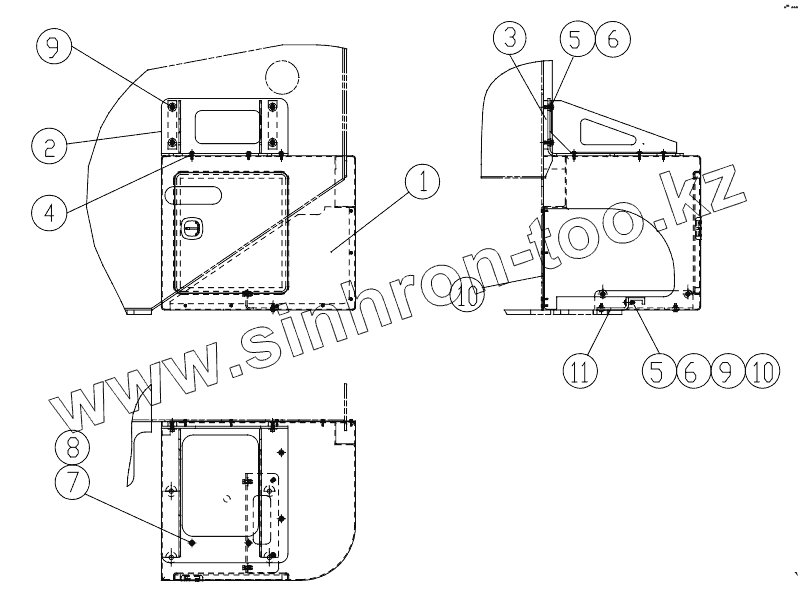

Каталог запасных частей к технике: XCMG QY25K5-I. 111201689 Hood

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
9
10
10
11
Позиция на иллюстрации Заводской номер детали Название детали
1 111202101 Hood
2 111201685 Bracket
3 111201688 Nut Plate
4 805000017 Болт М8х25
5 805000716 Болт М12х30
6 805300018 Шайба 12
7 805300010 Шайба 8
8 805300117 Шайба 8
9 805300113 Washer
10 805200049 Гайка М12
11 111201690 Nut Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
