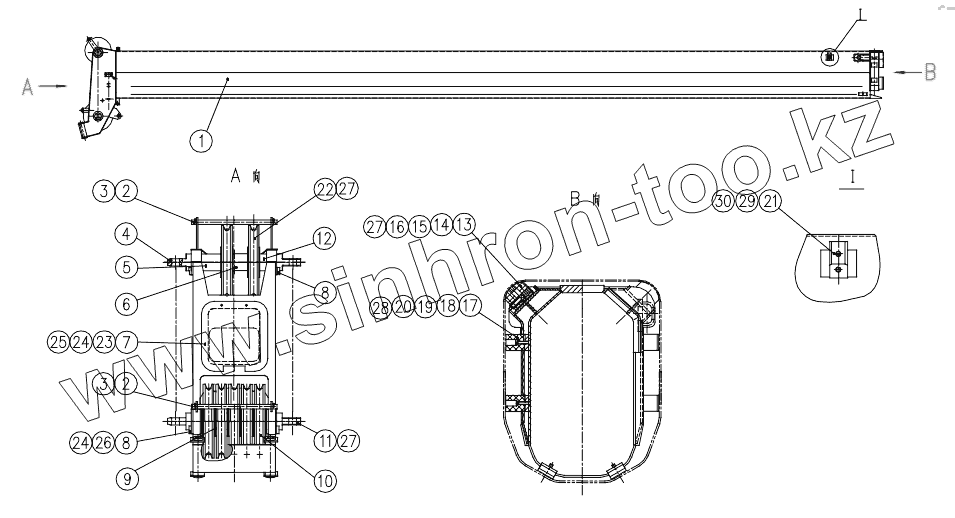

Каталог запасных частей к технике: XCMG QY25K5-I. 111201221 5th Section

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

26

27

27

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	111202210		5th Section Structure
2	111201273		Rope Hold
3	111201937		Spring Pin
4	111202054		Pin Shaft
5	111201275		Sleeve
6	111202186		Sleeve
7	111201277		Cover Plate
8	111201278		Retaining Plate
9	111201970		Sleeve
10	111200852		Pully Assembly
11	111202055		Pin Shaft
12	111202094		Sleeve
13	111202039		Slider
14	111202181		Pin Shaft
15	111201281		Mat
16	111201282		Mat
17	111202040		Slider
18	111201283		Conjecting Block
19	111201284		Mat
20	111201285		Mat
21	111202041		Track
22	111200855		Pully Assembly
23	805000033		Болт М8х16
24	805300010		Шайба 8
25	805300069		Шайба 8
26	805000017		Болт М8х25
27	801100336		Масленка M10x1
28	805100120		Bolt M8x16
29	805100232		Bolt M8x25
30	805100223		Bolt

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
