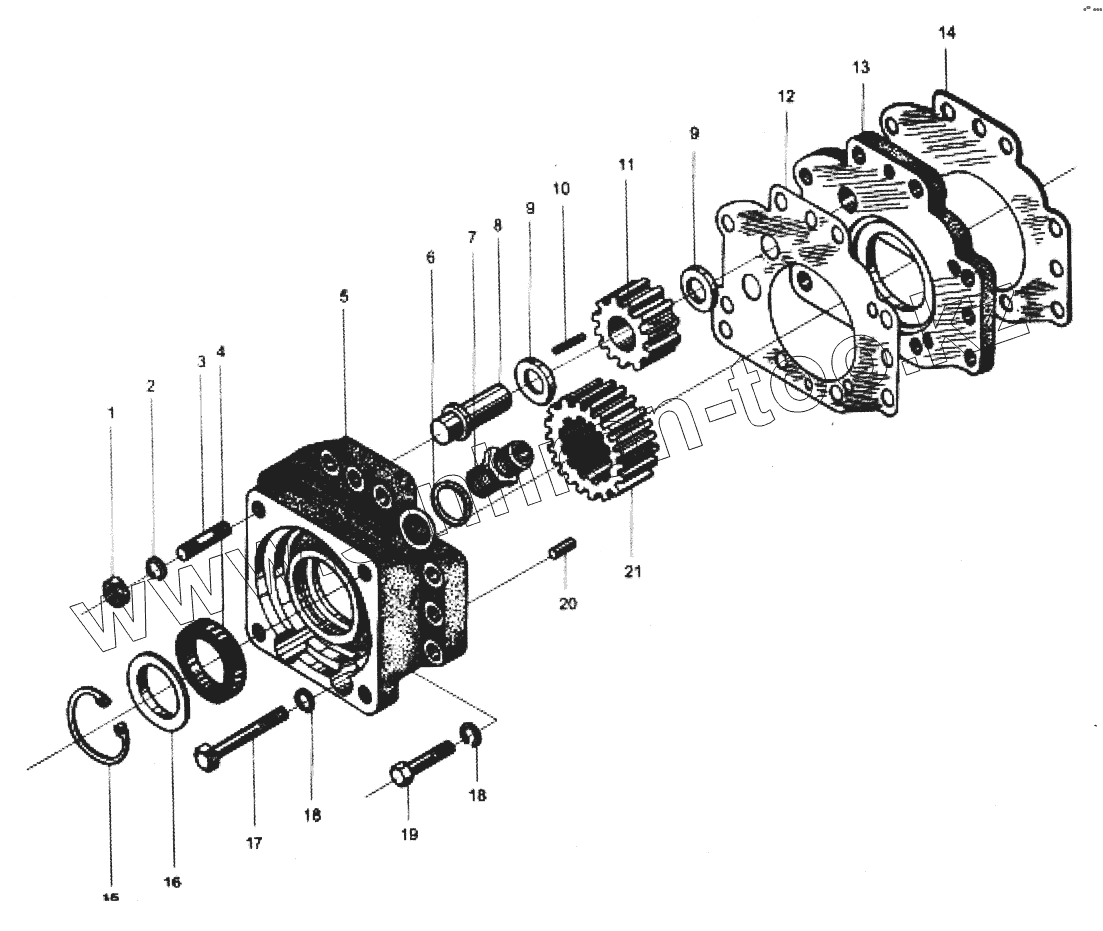

Каталог запасных частей к технике: XCMG LW-541F. ZL40A.30 Трансмиссия (9)
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
500KN, 500KSN (2013)
DT-140B (2010)
LW-166 (2008)
LW-541F (2010)
LW300FN (2013)
LW300KN (2013)
LW321F (2010)
QY25K (2010)
QY25K5-I (2009)
QY30K5-I (2009)
QY30KH (2009)
QY30KL (2009)
QY30KT5 (2009)
QY50K (2010)
QY50K (вариант) (2010)
QY65K (2010)
QY70K (2010)
QY70K (вариант) (2010)
WZ30-25 (2008)
WZ30-25 (англ.) (2008)
XCT25L4_S (2019)
XCT25L5_S (2019)
XE150D (2011)
XE230 (2011)
XE80 (2012)
XS143 (2017)
XS160 (XS190) (2010)
XSM218 (XSM220) (2010)
XSM218, XSM220 (2010)
XZ16K-XZ50K (2010)
XZ200 (2014)
XZ320 (2012)
XZ360E (2016)
XZ500 (2012)
XZ65K (2010)
XZ680A (2014)
YL16 (YL20) (2008)
YZC7 (2010)
ZL30BR (2014)
ZL30G (2008)
ZL30H (2012)
ZL50G (2008)
Автогрейдер-GR135 (2012)
ГНБ XZ-180 (2012)
Катки XD30, XD40 (2008)
Раб. оборуд. грейдеров GR (2010)
Схема
>
Не выбрано
LW560F.1.1 Двигатель
Кожух двигателя
560F.1.1.2 Масляный охладитель преобразователя крутящего момента
20/18-С216NZE / 20/18-C216VB Ось
82281600 / 82990500 Главный редуктор
83228300 Планетарный редуктор
72006036 Двойной дисковый тормоз
Обод колеса
LW560F.1.2 Узел преобразователя крутящего момента трансмиссии
ZL50.3.4 Преобразователь крутящего момента
ZL40.3.200A Топливный фильтр
540F.3.1 Передний передающий вал
540F.3.2 Задний передающий вал
ZL40A.30 Трансмиссия (1)
ZL40A.30 Трансмиссия (2)
ZL40A.30 Трансмиссия (3)
ZL40A.30 Трансмиссия (4)
ZL40A.30 Трансмиссия (5)
ZL40A.30 Трансмиссия (6)
ZL40A.30 Трансмиссия (7)
ZL40A.30 Трансмиссия (8)
ZL40A.30 Трансмиссия (9)
ZL40A.30 Трансмиссия (10)
Клапан с плавной характеристикой
Управляющий клапан акселератора
LW560F.1.1.1 Топливный бак
Левая, правая платформы
LW560F.2.1 Система управления трансмиссией
LW560F.7.1.14 Система управления
Переднее шасси
Заднее шассии
540F(III).9 Тормозная система
ZL40.12.4C Дисковый томроз
XM-60 Пневмопривод
ZL50E.9.6 / ZL50E.9.7 Тормозной пневмоцилиндр
ZL40A.13.1 Парковочный тормоз
560F.7.1 Рабочая гидравлическая система
P7200-F160 Шестеренный насос
DF32.2C Управляющий клапан
LW560F.7.2 Гидравлическая система рулевого управления
B221-E800C Элемент гидравлической системы рулевого управления
Z5GH.7.2.12 Левый поворотный цилиндр, Z5GH.7.2.6 Правый поворотный цилиндр
FLD-F60 Клапан поддержания постоянной скорости протекания жидкости
LW560F.7.1.13 Гидравлический масляный бак
Цилиндр наклона
Левый, правый цилиндр подъема
LW560F.6.12 Лестинца
LW560F Кабина
Рабочее оборудование
LW560F.11 Электрическая система
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
18
19
20
21
Позиция на иллюстрации
Заводской номер детали
Название детали
1
GB6170-86
Гайка
2
GB93-87
Шайба 12
3
GB897-74
Шпилька
4
JB2600-80
Масляное уплотнение
5
403601
Корпус насоса
6
402106
Шайба
7
402111
Соединительный элемент
8
403603
Вал
9
403611
Распорная деталь
10
GB309-84
Игла подшипника
11
403602
Приводная шестерня
12
403606
Уплотнительная прокладка
13
403608
Крышка насоса
14
403609
Уплотнительная прокладка
15
GB893.1-86
Пружинный зажим
16
403604
Пружинное кольцо
17
GBS782-86
Болт
18
GB93-87
Шайба 12
19
GB5782-86
Болт
20
GB119-86
Штырь
21
403605
Ведомая шестерня
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
