Каталог запасных частей к технике: XCMG LW-541F. ZL40A.30 Трансмиссия (5)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

16

17

18

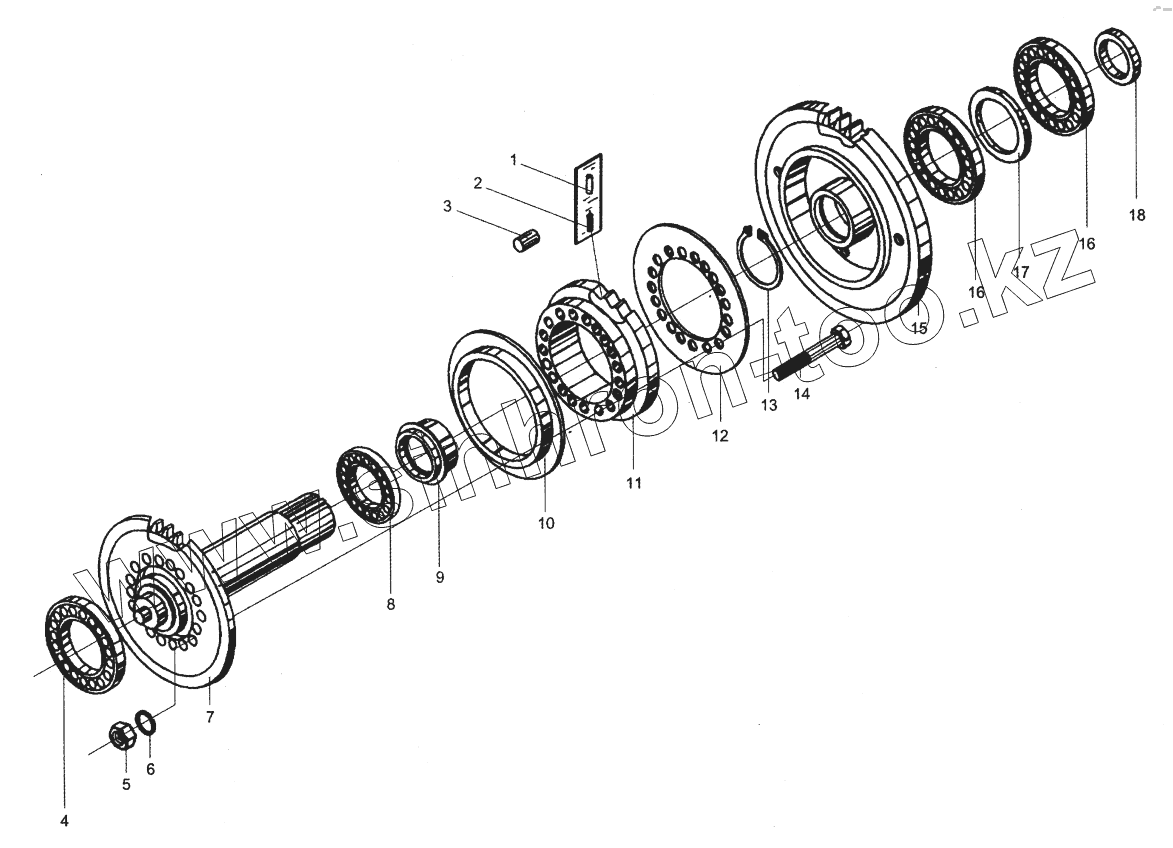

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL40A.30.5-37B		Шпилька
2	ZL40A.30.5-39A		Пружина
3	ZL40A.30.5-38B		Цилиндрический ролик
4	GB/T276-94		Bearing
5	GB6171-86		Гайка
6	GB93-87		Шайба 12
7	ZL40A.30.5-1		Средняя внутренняя шестерня
8	GB/T276-94		Bearing
9	ZL40.6-10		Прокладка
10	ZL40A.30.5-34B		Левая крышка
11	ZL40A.30.5-40A		Внутренний кольцевой кулачок
12	ZL40A.30.5-36A		Правая крышка
13	GB893.1-86		Пружинный зажим
14	ZL40A.30.5-41A		Болт
15	ZL40A.30.5-35A		Наружная кольцевая шестерня
16	GB/T276-94		Bearing
17	ZL40.6-12		Обойма подшипника
18	ZL40.6-13		Втулка
