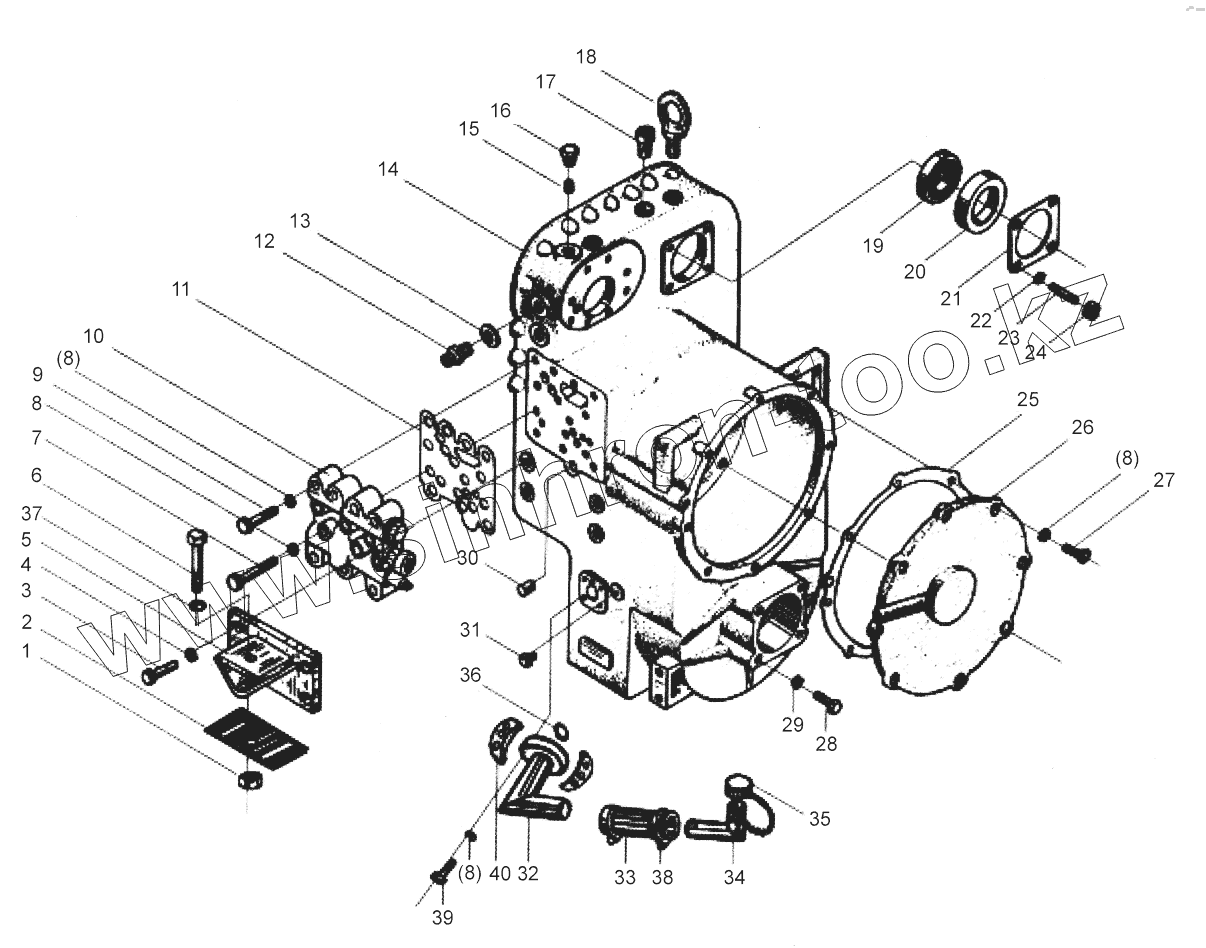

Каталог запасных частей к технике: XCMG LW-541F. ZL40A.30 Трансмиссия (1)
1
2
3
4
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB6172-86 | Гайка | |
| 2 | ZL40.6-61 | Резиновая прокладка | |
| 3 | GB5781-86 | Болт | |
| 4 | GB93-87 | Шайба 12 | |
| 5 | ZL40.6.19 | Скоба | |
| 6 | GB5782-86 | Болт | |
| 7 | GB5782-86 | Болт | |
| 8 | GB93-87 | Шайба 12 | |
| 9 | GB5782-86 | Болт | |
| 10 | ZL40.6.18A | Управляющий клапан трансмиссии | |
| 11 | ZL40A.30-15 | Сальник | |
| 12 | JB984-77 | Соединительный элемент 28/М33х2 | |
| 13 | JB982-77 | Шайба | |
| 14 | ZL40A.30-1 | Корпус | |
| 15 | ZL40.6-55A | Конусная заглушка | |
| 16 | ZL40.2-1 | Заглушка Z3/4 | |
| 17 | ZL40.6.16B | Трубка-отдушина | |
| 18 | GB825-88 | Болт подъемной проушины | |
| 19 | GB/T276-94 | Bearing | |
| 20 | ZL40A.30-19 | Корпус подшипника | |
| 21 | ZL40A.30-12 | Сальник | |
| 22 | GB93-87 | Шайба 12 | |
| 23 | Штифт | Штифт | |
| 24 | GB6170-86 | Гайка | |
| 25 | ZL40A.30-6 | Сальник | |
| 26 | ZL40A.30-5A | Крышка | |
| 27 | GB5783-86 | Болт | |
| 28 | GB5783-86 | Болт | |
| 29 | GB93-87 | Шайба 12 | |
| 30 | ZL40.6-64 | Сальник | |
| 31 | ZL40A.12.4-1 | Клапан | |
| 32 | ZL40A.30.7.1.2 | Колено | |
| 33 | ZL40A.6.21-2B | Шланг | |
| 34 | ZL40.6.21.1.1D | Колено | |
| 35 | Z4G.1.2.4.2 | Труба | |
| 36 | GB1235-76 | Кольцо | |
| 37 | GB93-87 | Шайба 12 | |
| 38 | Зажим51-70 | Зажим | |
| 39 | GB5783-86 | Болт | |
| 40 | ZL40A.10.14-1 | Прижимная пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
