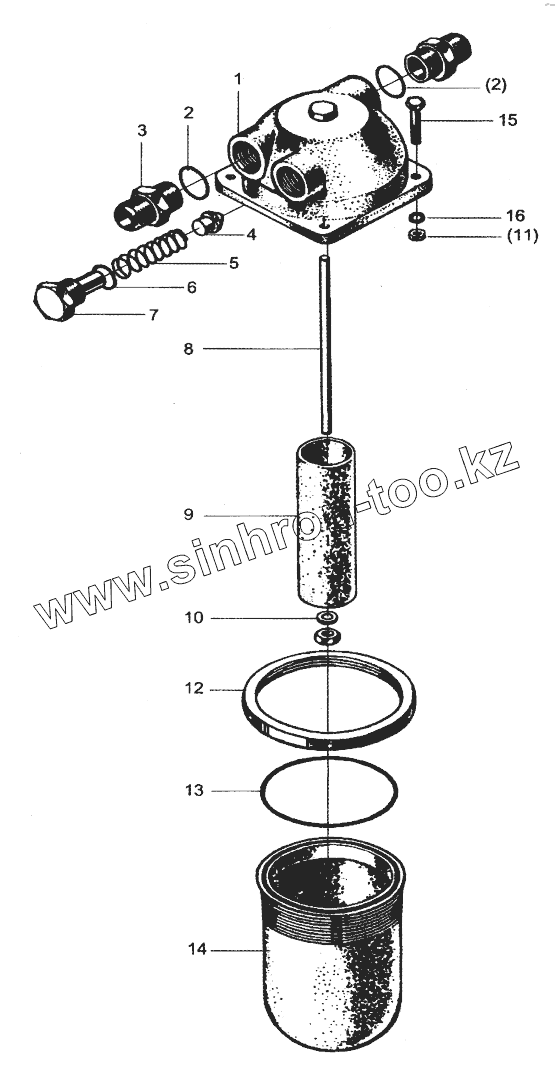

Каталог запасных частей к технике: XCMG LW-541F. ZL40.3.200A Топливный фильтр

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL40.3.2-1A		Крышка фильтра
2	Q/SC1294-2000		Шайба
3	LW560R1.2-2		Соединение
4	ZL40.3.2-6		Тарелка
5	ZL40.3.2-7		Пружина
6	GB1235-76		Кольцо
7	ZL40.3.2-8		Заглушка
8	ZL40.3.2-3		Центральный штифт
9	ZL40.3.2-2		Фильтрующий элемент
10	ZL40.3.2-5		Уплотнитель
11	GB6170-86		Гайка
12	ZL40.3.2-9		Гайка
13	GB1235-76		Кольцо
14	ZL40.3.2.4A		Кожух фильтра
15	GB5780-86		Болт
16	GB93-87		Шайба 12

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
