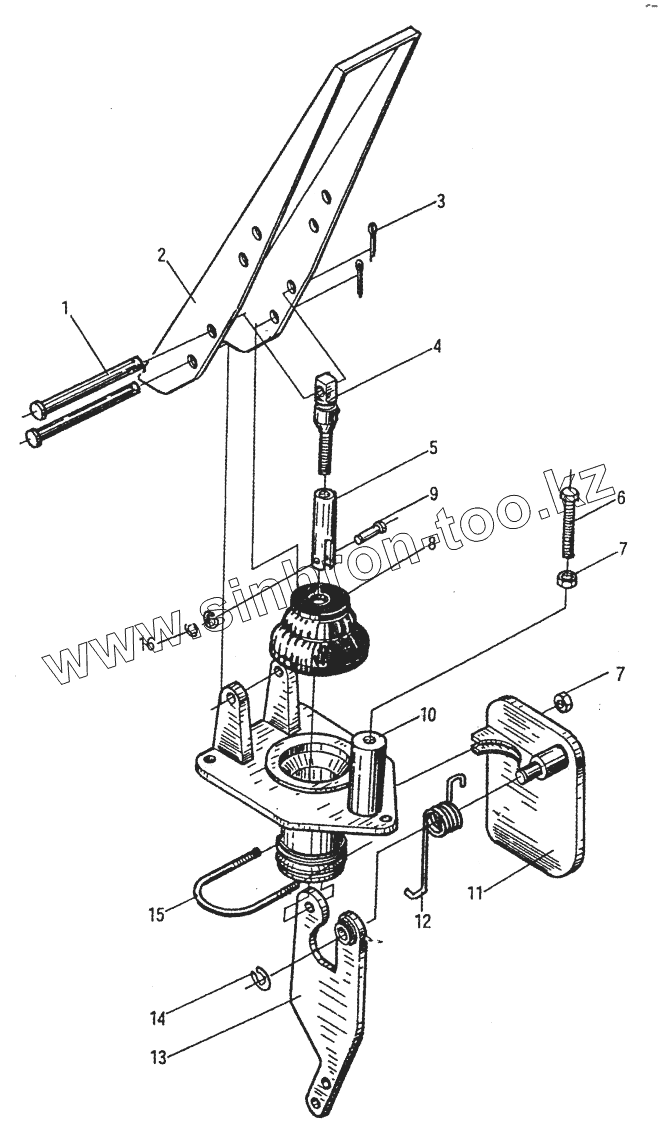

Каталог запасных частей к технике: XCMG LW-541F. Управляющий клапан акселератора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	XZ1129051		Палец
2	XZ1129040		Педаль
3	GB91-86		Шплинт
4	XZ1129053		Болт
5	XZ1129054		Гайка
6	GB5783-86		Болт
7	GB6170-86		Гайка
8	XZ1129052		Гайка 30
9	XZ1129055		Шпилька
10	XZ1129031		Суппорт
11	XZ1129020		Боковая пластина
12	XZ1129056		Пружина
13	XZ1129010		Поворотная пластина
14	GB986-86		Шпилька
15	XZ1129057		U Болт
16	Кольцо		Кольцо
