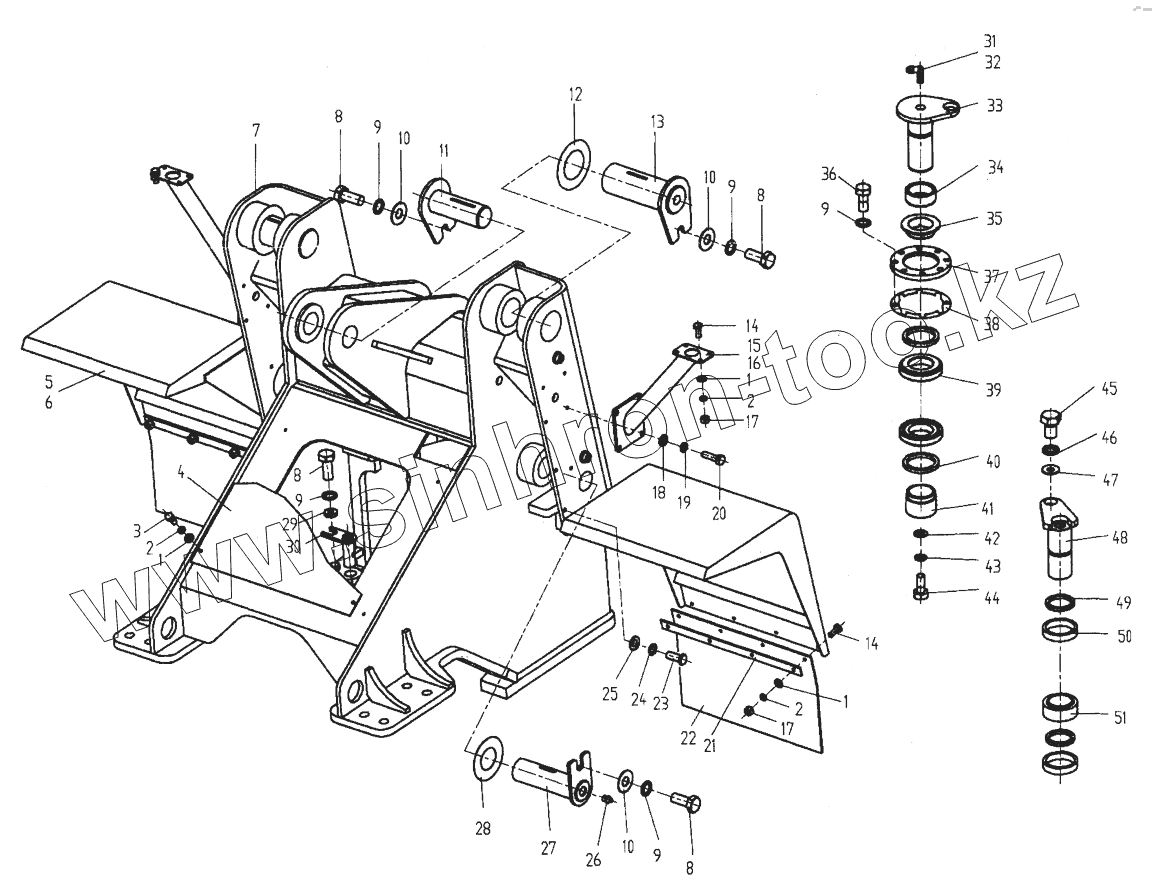

Каталог запасных частей к технике: XCMG LW-541F. Переднее шасси
1
1
1
2
2
2
3
4
5
6
7
8
8
8
8
9
9
9
9
9
10
10
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB97.1-85 | Шайба | |
| 2 | GB93-87 | Шайба 12 | |
| 3 | GB5783-86 | Болт | |
| 4 | ZL50E.6-10 | Пластина | |
| 5 | Z5G.6.18A | Левое крыло | |
| 6 | Z5G6.19A | Правое крыло | |
| 7 | 540F.6.1 | Переднее шасси | |
| 8 | GB5783-86 | Болт | |
| 9 | GB93-87 | Шайба 12 | |
| 10 | GB96-85 | Шайба | |
| 11 | ZL50E.6.14 | Шпилька | |
| 12 | ZL50E.6-17 | Регулировочная прокладка | |
| 13 | ZL50E.6.13 | Шпилька | |
| 14 | GB5783-86 | Болт | |
| 15 | Z5G6.16A.1 | Левый плафон лампы | |
| 16 | Z5G6.17A.1 | Правый плафон лампы | |
| 17 | GB6170-86 | Гайка | |
| 18 | GB97.1-86 | Шайба | |
| 19 | GB93-87 | Шайба 12 | |
| 20 | GB5783-86 | Болт | |
| 21 | Z5G6.18-1 | Пластина | |
| 22 | Z5G6.18-2 | Резиновый брызговик | |
| 23 | GB5783-86 | Болт | |
| 24 | GB93-87 | Шайба 12 | |
| 25 | GB97.1-86 | Шайба | |
| 26 | JB/T7940.1-1995 | Чашка для смазки | |
| 27 | Z5G.6.3 | Штифт | |
| 28 | ZL50E.6-19 | Регулировочная прокладка | |
| 29 | ZL50E.8-4 | Блок | |
| 30 | Z5H.6.5 | Поворотный штифт | |
| 31 | 85Z.06.14-8 | Соединение | |
| 32 | GB5631.2-85 | Соединитель | |
| 33 | ZL50E.6.10 | Штифт | |
| 34 | 85Z.07.1.2.1-11 | Шейка | |
| 35 | 85Z.06.14-1 | Ответное устройство | |
| 36 | GB5782-86 | Болт | |
| 37 | ZL50E.6-3 | Седло подшипника | |
| 38 | 85Z.6-06.14-3 | Регулировочный подушки | |
| 39 | GB279-84 | Подшипник | |
| 40 | GB9877.1-88 | Кольцо | |
| 41 | ZL50E.6-2 | Крышка | |
| 42 | GB97.1-85 | Шайба | |
| 43 | GB93-87 | Шайба 12 | |
| 44 | GB5785-86 | Bolt М12х1,5x85 | |
| 45 | GB5783-86 | Болт | |
| 46 | GB93-87 | Шайба 12 | |
| 47 | GB97.1-85 | Шайба | |
| 48 | ZL50E.6.11 | Шпилька | |
| 49 | GB9877.1-88 | Кольцо | |
| 50 | ZL50E.6-6 | Подшипник | |
| 51 | GB304.5-81 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
