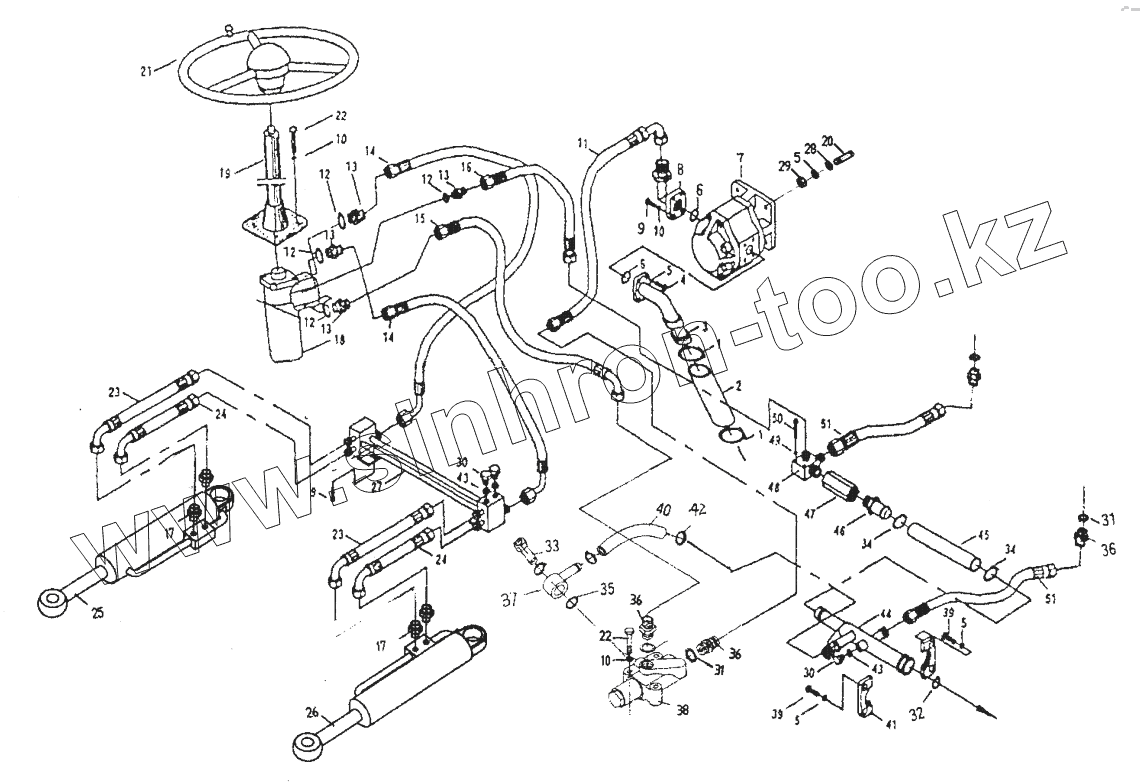

Каталог запасных частей к технике: XCMG LW-541F. LW560F.7.2 Гидравлическая система рулевого управления
1
2
3
4
5
5
5
5
5
6
7
8
9
9
10
10
10
11
12
12
12
12
13
13
13
13
14
14
15
16
17
17
18
19
20
21
22
22
23
23
24
24
25
26
27
28
28
30
30
31
31
32
33
34
34
35
36
36
36
37
38
39
39
40
41
42
43
43
43
44
45
46
47
48
50
51
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JB3616.1-1984 | Зажим | |
| 2 | ZL50E.7.2-1 | Шланг | |
| 3 | ZL50E.7.2.1 | Входная масляная труба | |
| 4 | GB5783-86 | Болт | |
| 5 | GB93-87 | Шайба 12 | |
| 6 | GB3452.1-1992 | Кольцо | |
| 7 | CBGJ2080 | Сдвоенный шестеренный насос | |
| 8 | LFS11/4/25S | Соединение | |
| 9 | GB5783-86 | Болт | |
| 10 | GB93-87 | Шайба 12 | |
| 11 | LW560F.7.2.7 | Шланг | |
| 12 | ED20X1.5 | Шайба | |
| 13 | LW560F.7.2.11 | Соединение | |
| 14 | LW560F.7.2.9 | Шланг | |
| 15 | LW560F.7.2.3 | Шланг | |
| 16 | LW560F.7.2.10 | Шланг | |
| 17 | 115LM18X1.5ED | Стык | |
| 18 | BZZ-E800C | Клапан рулевого управления | |
| 19 | FZ2-750-HEaF | Клапан рулевого управления | |
| 20 | GB899-88 | Винт АМ10х1х20 | |
| 21 | Z3.9.18 | Блок рулевого колеса | |
| 22 | GB5782-86 | Болт | |
| 23 | LW560F.7.2.1 | Шланг | |
| 24 | LW560F.7.2.2 | Шланг | |
| 25 | Z5GH.7.2.12 | Левый поворотный цилиндр | |
| 26 | Z5GH.7.2.6 | Правый поворотный цилиндр | |
| 27 | LW560F.7.2.4.1 | Соединительный блок | |
| 28 | GB97.1-85 | Шайба | |
| 29 | GB6170-86 | Гайка | |
| 30 | JB1000-77 | Заглушка | |
| 31 | ED27X2 | Шайба | |
| 32 | GB3452.1-1992 | Кольцо | |
| 33 | ZL50E.7.2-12 | Болт | |
| 34 | JB3616.1-1984 | Зажим | |
| 35 | GB1235-76 | Кольцо | |
| 36 | LW560F.7.2.5 | Соединительный элемент | |
| 37 | ZL50E.7.2.12 | Труба | |
| 38 | FLD-F60H | Клапан поддержания постоянной скорости протекания жидкости | |
| 39 | GB5783-86 | Болт | |
| 40 | JB3616.1-1984 | Зажим | |
| 41 | ZL50E.7.1.24-1 | Фланец | |
| 42 | ZL50E.7.2-7 | Шланг | |
| 43 | Q/SC1294-2000 | Шайба | |
| 44 | LW560F.7.2.6.1 | Труба | |
| 45 | ZL50E.7.2D-3 | Шланг | |
| 46 | ZL50E.7.2D-4 | Соединительный элемент | |
| 47 | CIT06-50-50 | Контрольный клапан | |
| 48 | LW560F.7.2.12 | Соединительный элемент | |
| 49 | GB93-87 | Шайба 12 | |
| 50 | GB5780-86 | Болт | |
| 51 | LW560F.7.2.8 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
