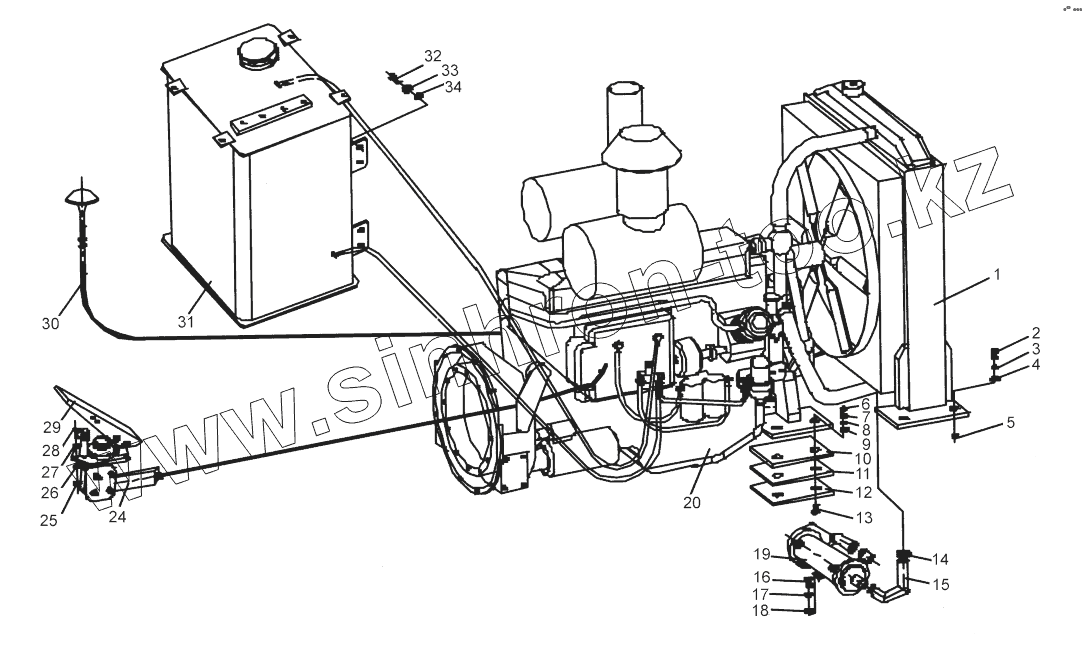

Каталог запасных частей к технике: XCMG LW-541F. LW560F.1.1 Двигатель
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LW560F.1.1.3 | Радиатор | |
| 2 | GB5782-86 | Болт | |
| 3 | GB93-87 | Шайба 12 | |
| 4 | GB97.1-85 | Шайба | |
| 5 | GB6170-86 | Гайка | |
| 6 | GB6170-86 | Гайка | |
| 7 | GB6172-86 | Гайка | |
| 8 | GB93-87 | Шайба 12 | |
| 9 | GB97.1-85 | Шайба | |
| 10 | ZL40.1-6 | Резиновая прокладка | |
| 11 | ZL40A.1-11 | Прокладка | |
| 12 | ZL40A.1-12 | Пластина | |
| 13 | GB5782-86 | Болт | |
| 14 | JB/T8870-1999 | Зажим | |
| 15 | LW560F.1.1-1 | Водный шланг | |
| 16 | GB97.1-85 | Шайба | |
| 17 | GB93-87 | Шайба 12 | |
| 18 | GB5783-86 | Болт | |
| 19 | LW560F.1.1.2 | Масляный охладитель преобразователя крутящего момента | |
| 20 | WD61567G3-28 | Дизельный двигатель | |
| 21 | ZL50E.1.3 | Жесткое соединение | |
| 22 | JB/T8870-1999 | Зажим | |
| 23 | ZL50E.1-1 | Шланг F13 | |
| 24 | Z5G1.1.7A-1 | Скобка | |
| 25 | GB6170-86 | Гайка | |
| 26 | GB93-87 | Шайба 12 | |
| 27 | GB97.1-85 | Шайба | |
| 28 | GB5783-86 | Болт | |
| 29 | XZ1129001 | Accelerator Control Valve | |
| 30 | ZL50E.1.4 | Регулятор топливного запорного устройства | |
| 31 | LW560F.1.1.1 | Топливный бак | |
| 32 | GB5783-86 | Болт | |
| 33 | GB93-87 | Шайба 12 | |
| 34 | GB96-85 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
