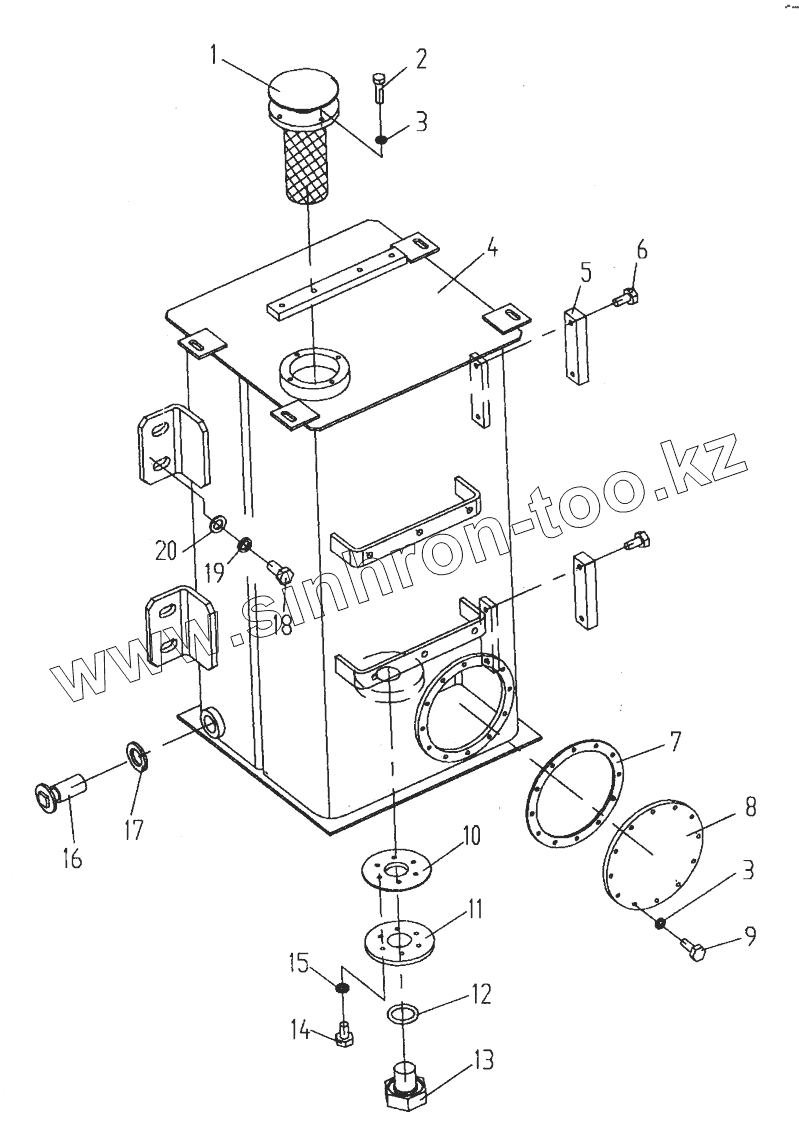

Каталог запасных частей к технике: XCMG LW-541F. LW560F.1.1.1 Топливный бак

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 ZL40(X).1.3.5A Filter Assembly
2 GB70-85 Болт
3 GB93-87 Шайба 12
4 LW560F.1.1.1.1 Топливный бак
5 YVZ-127 Направляющая уровня
6 GB70-85 Болт
7 ZL50E.1.2-2 Прокладка
8 ZL50E.1.2-1 Крышка
9 GB5783-86 Болт
10 ZL40.1.3-8 Прокладка
11 ZL50E.1A.2.2 Фланец
12 GB3452.1-1992 Кольцо
13 510D.1.3A-1 Заглушка
14 GB5783-86 Болт
15 GB93-87 Шайба 12
16 ZL40.133A Масляный фильтр
17 JB982-77 Шайба
18 GB5783-86 Болт
19 GB93-87 Шайба 12
20 GB97.1-85 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
