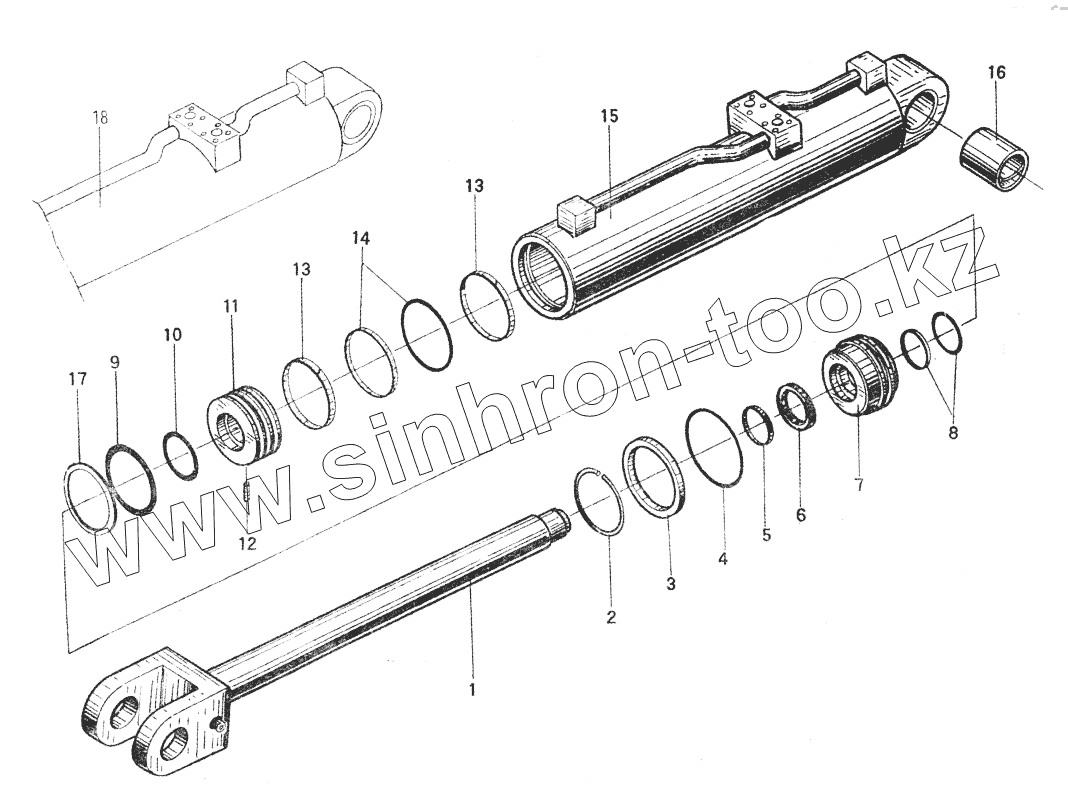

Каталог запасных частей к технике: XCMG LW-541F. Левый, правый цилиндр подъема

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL50E.7.1.3.1		Рычаг поршня
2	Крышка		Задняя крышка
3	ZL50E.7.1.3-1		Запирающее кольцо
4	ZL50E.7.1.3-2		Запирающее кольцо-крышка 165
5	GB10708.3-89		Уплотнительное кольцо
6	JB/JQ22101-87		KYC Кольцо 100х120х15
7	ZL50E.7.1.3-3		Втулка
8	S-55013		Уплотнительное кольцо с заходом d100
9	GB1235-76		Кольцо
10	GB1235-76		Кольцо
11	ZL50.10.2.6		Поршень
12	GB79-85		Винт
13	ZL50.10.2-7		Кольцо-суппорт
14	S-55044		Glyd Ring dl50
15	Z5G7.1.3.1A		Цилиндрический корпус
16	ZL50E.7.1.3-7		Втулка
17	GB1235-76		Кольцо
18	Z5G7.1.24.1A		Цилиндрический корпус

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
