Каталог запасных частей к технике: XCMG LW-541F. Кожух двигателя

Тип техники

Марка

Модель

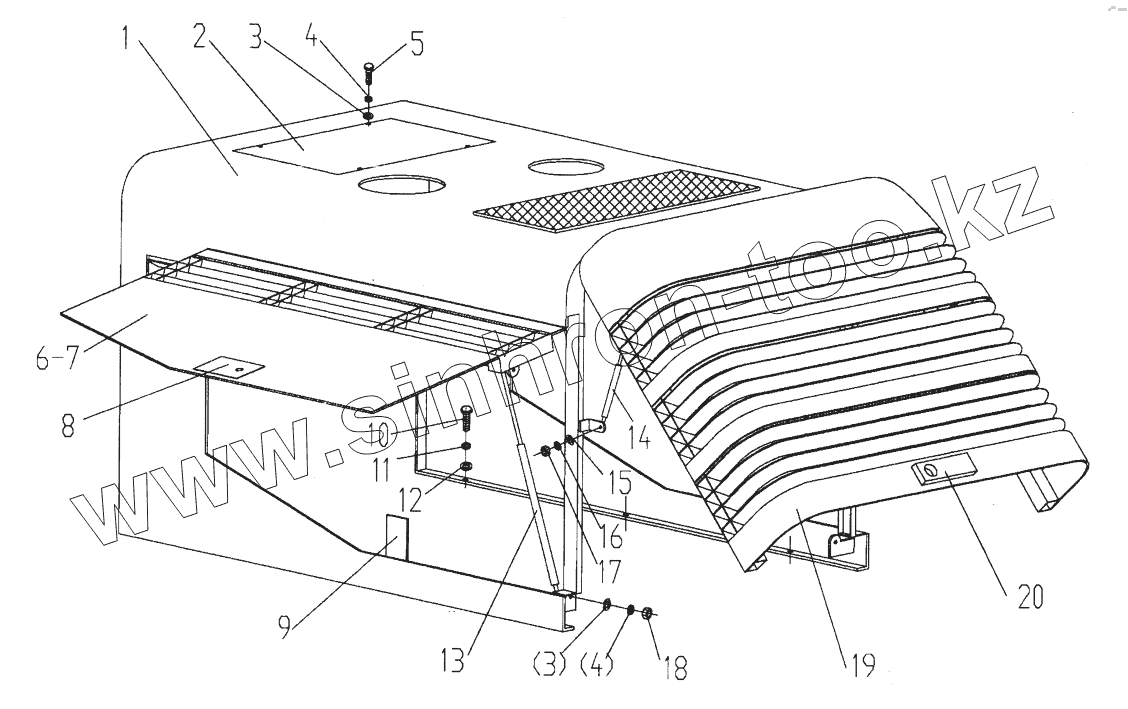

Схема

1

2

3

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	LW560F.12.1		Кожух двигателя
2	LW560F.12-1		Пластина
3	GB97.1-85		Шайба
4	GB93-87		Шайба 12
5	GB5783-86		Болт
6	LW560F.12.2		Левая боковая дверь
7	LW560F.12.3		Правая боковая дверь
8	Z5G12.2.1		Замок
9	330Е.18.1-1		Стопорная пластина
10	GB5783-86		Болт
11	GB93-87		Шайба 12
12	GB97.1-85		Шайба
13	QD25-8		Пневматическая пружина
14	QD16-5		Пневматическая пружина
15	GB97.1-85		Шайба
16	GB93-87		Шайба 12
17	GB6170-86		Гайка
18	GB6170-86		Гайка
19	LW560F.12.4		Задняя крышка
20	GJMB-2		Замок

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
