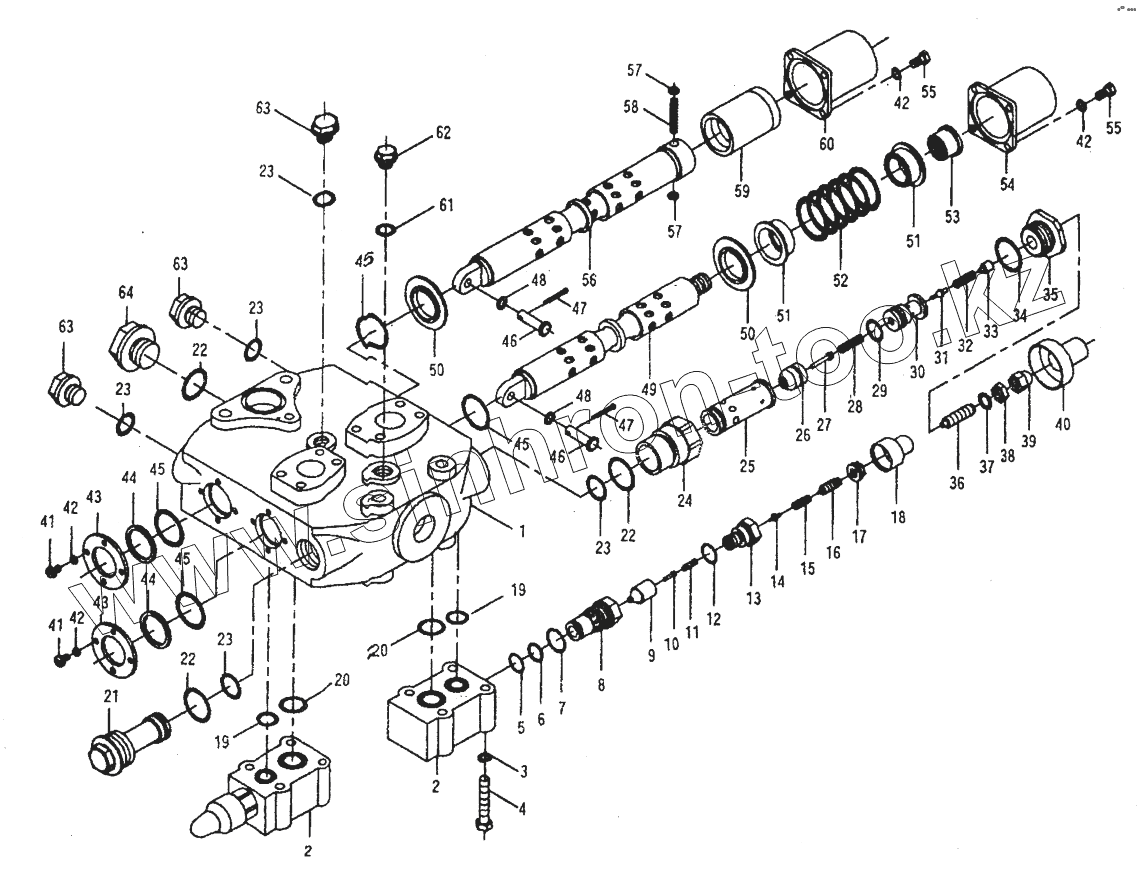

Каталог запасных частей к технике: XCMG LW-541F. DF32.2C Управляющий клапан

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
22
22
23
23
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
42
42
43
43
44
44
45
45
45
45
46
46
47
47
48
48
49
50
50
51
51
52
53
54
55
55
56
57
57
58
59
60
61
62
63
63
63
64
Позиция на иллюстрации Заводской номер детали Название детали
1 DF32 Корпус клапана
2 Клапан Клапан
3 GB93-87 Шайба 12
4 Болт Болт
5 GB3452.1-82 Кольцо
6 Кольцо Кольцо
7 GB3452.1-82 Кольцо
8 Муфта Муфта
9 Клапан Клапан
10 Плунжер Плунжер
11 Пружина Пружина
12 GB3452.1-82 Кольцо
13 Седло Седло
14 Клапан Клапан
15 Пружина Пружина
16 Винт Винт
17 Гайка Гайка
18 Защита Защита
19 Кольцо Кольцо
20 Кольцо Кольцо
21 Заглушка Заглушка
22 Кольцо Кольцо
23 Кольцо Кольцо
24 Седло Седло
25 Седло Седло
26 Клапан Клапан
27 Плунжер Плунжер
28 Пружина Пружина
29 GB1235-76 Кольцо
30 Седло Седло
31 Клапан Клапан
32 Пружина Пружина
33 Седло Седло
34 GB1235-76 Кольцо
35 Гайка Гайка
36 Пружина Пружина
37 GB97.1-85 Шайба
38 GB6170-86 Гайка
39 GB923-88 Гайка
40 Защита Защита
41 GB65-85 Винт М6х25
42 GB93-87 Шайба 12
43 Кольцо Кольцо
44 GB895.1-86 Пружинное кольцо
45 Кольцо Кольцо
46 Шпилька Соединительная шпилька
47 GB91-86 Шплинт
48 GB97.1-85 Шайба
49 Плунжер Плунжер
50 Кольцо Кольцо
51 Седло Седло
52 Пружина Пружина
53 Гайка Гайка
54 Крышка Задняя крышка
55 Болт Болт
56 Плунжер Плунжер
57 Болт Болт
58 Пружина Пружина
59 Муфта Муфта
60 Крышка Задняя крышка
61 GB1235-76 Кольцо
62 Заглушка Заглушка
63 Заглушка Заглушка
64 Заглушка Заглушка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
