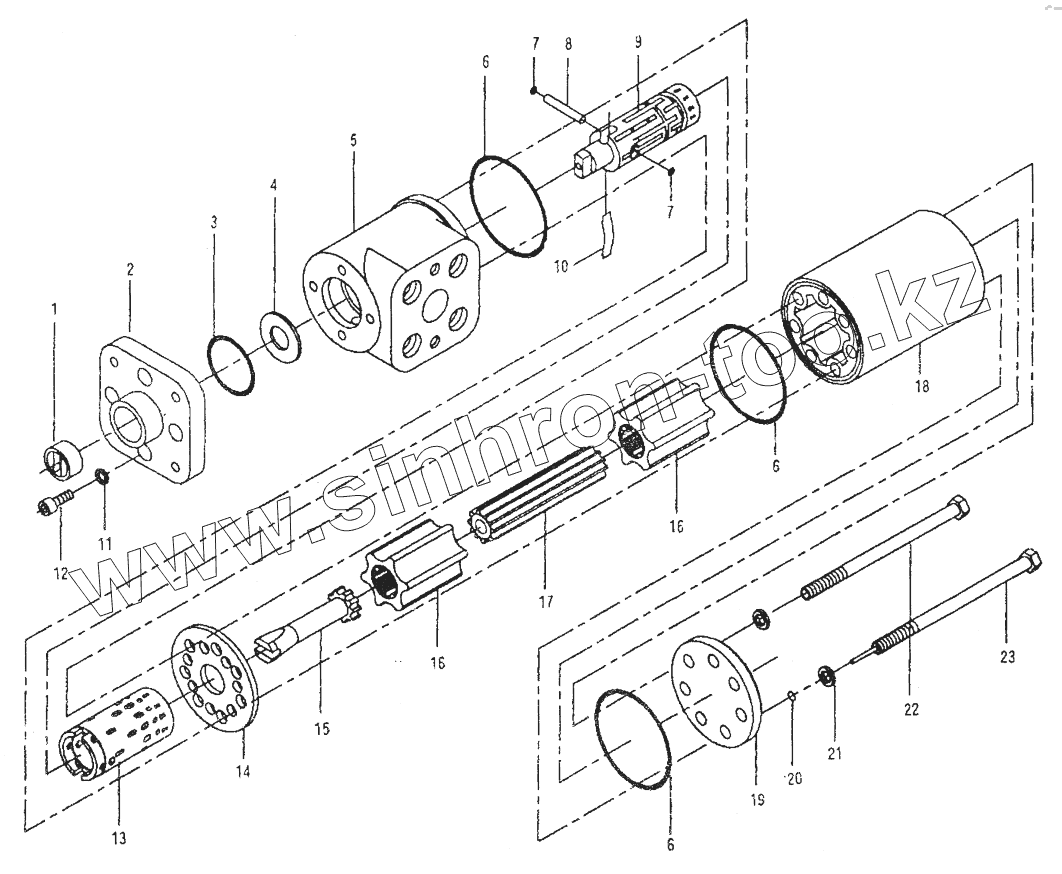

Каталог запасных частей к технике: XCMG LW-541F. B221-E800C Элемент гидравлической системы рулевого управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 Блок Блок
2 Колпак Колпак
3 Кольцо Кольцо
4 Шайба Шайба
5 Корпус Корпус
6 Кольцо Кольцо
7 Кольцо Кольцо
8 Шпилька Соединительная шпилька
9 Шпулька Шпулька
10 Пластина Пластина
11 GB93-87 Шайба 12
12 GB70-85 Болт
13 Муфта Муфта
14 Деталь Деталь
15 Вал Вал
16 Ротор Ротор
17 Вал Вал
18 Статор Статор
19 Колпак Колпак
20 Шарик Шарик
21 GB93-87 Шайба 12
22 GB5782-86 Болт
23 Болт Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
