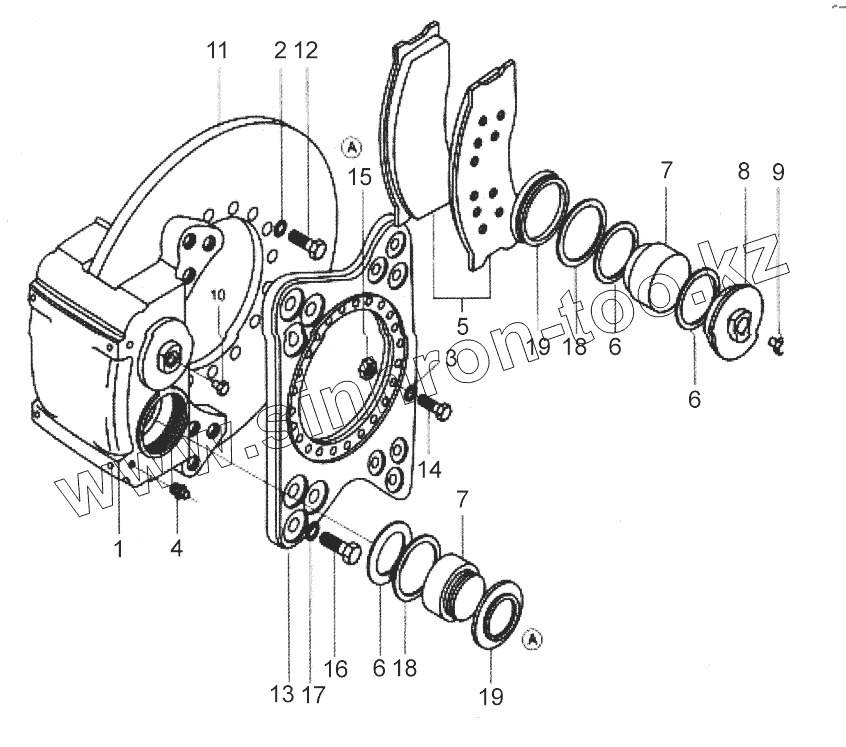

Каталог запасных частей к технике: XCMG LW-541F. 72006036 Двойной дисковый тормоз

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 75700433 Узел дискового тормоза
2 GB93-87 Шайба 12
3 GB93-87 Шайба 12
4 75700442 Пробка для сброса воздуха
5 75700434 Узел тормозной колодки
6 GB1235-76 Кольцо
7 75700440 Поршень
8 75700443 Крышка
8 75700458 Крышка
9 75700459 Заглушка
10 75700441 Заглушка
11 72006561 Тормозной диск
12 75502011 Болт M18x40
13 75700436 Корпус основания
14 75700462 Болт
15 75502502 Гайка
16 75502139 Болт
17 GB93-87 Шайба 12
18 75700439 Уплотнитель
19 75700438 Пыленепроницаемое кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
