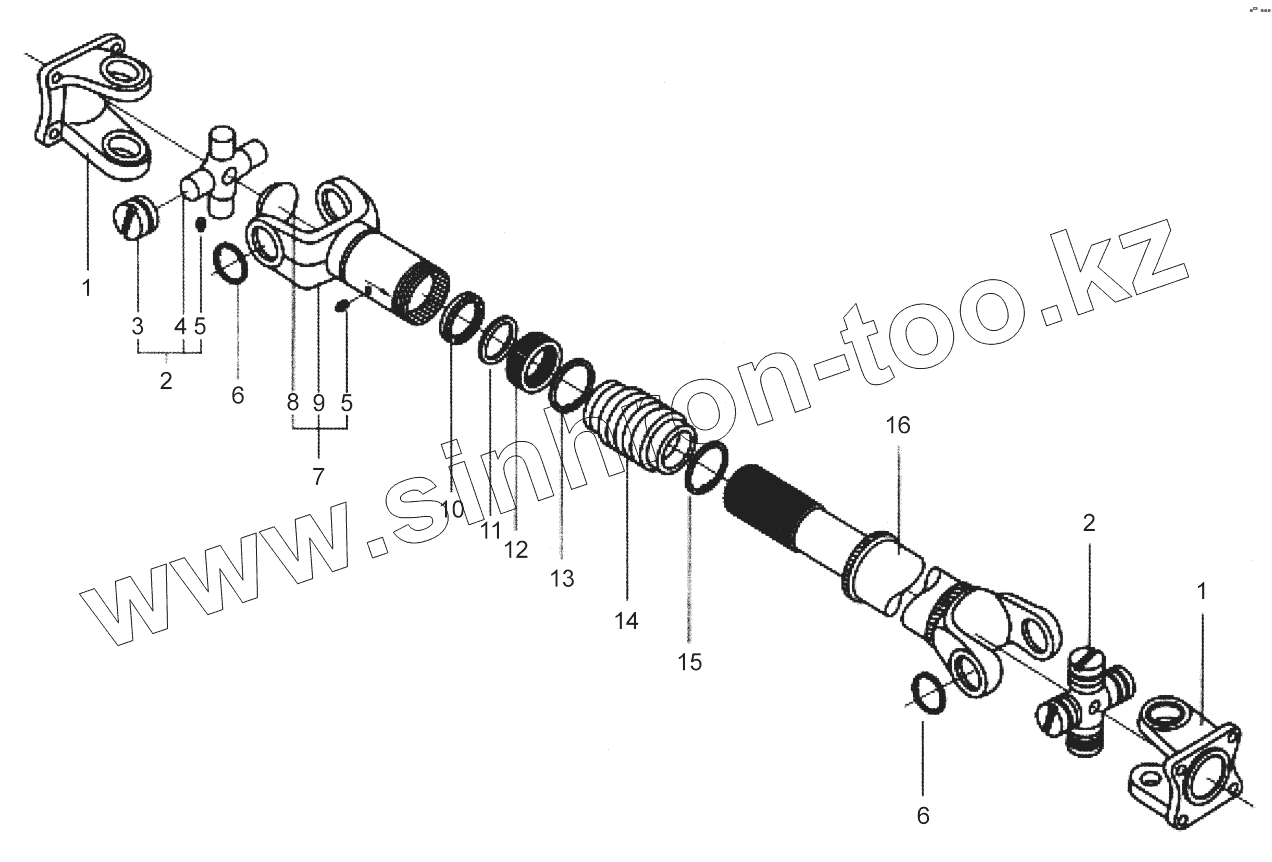

Каталог запасных частей к технике: XCMG LW-541F. 540F.3.2 Задний передающий вал

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	2201С-023		Обойма фланца
2	2201С-030		Универсальное соединение
3	804705К2		Цапфа
4	2201С-031		Универсальн крестовое соединение
5	Q70001		Grease Fitting
6	2201С-026		Пружинное стопорное кольцо
7	2201D-050		Обойма втулки
8	2201D-052		Колпачок вилки
9	2201D-051		Шлицевая вилка
10	2201D-061		Уплотнение
11	2201D-062		Прокладка
12	2202С-011		Масляный колпачок уплотнения
13	2201D-016		Пружинное стопорное кольцо
14	2201D-066		Уплотнение
15	2201D-017		Пружинное стопорное кольцо
16	ZL50.5.00-01		Универсальная скользящая соединительная вилка и шлицевой вал

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
