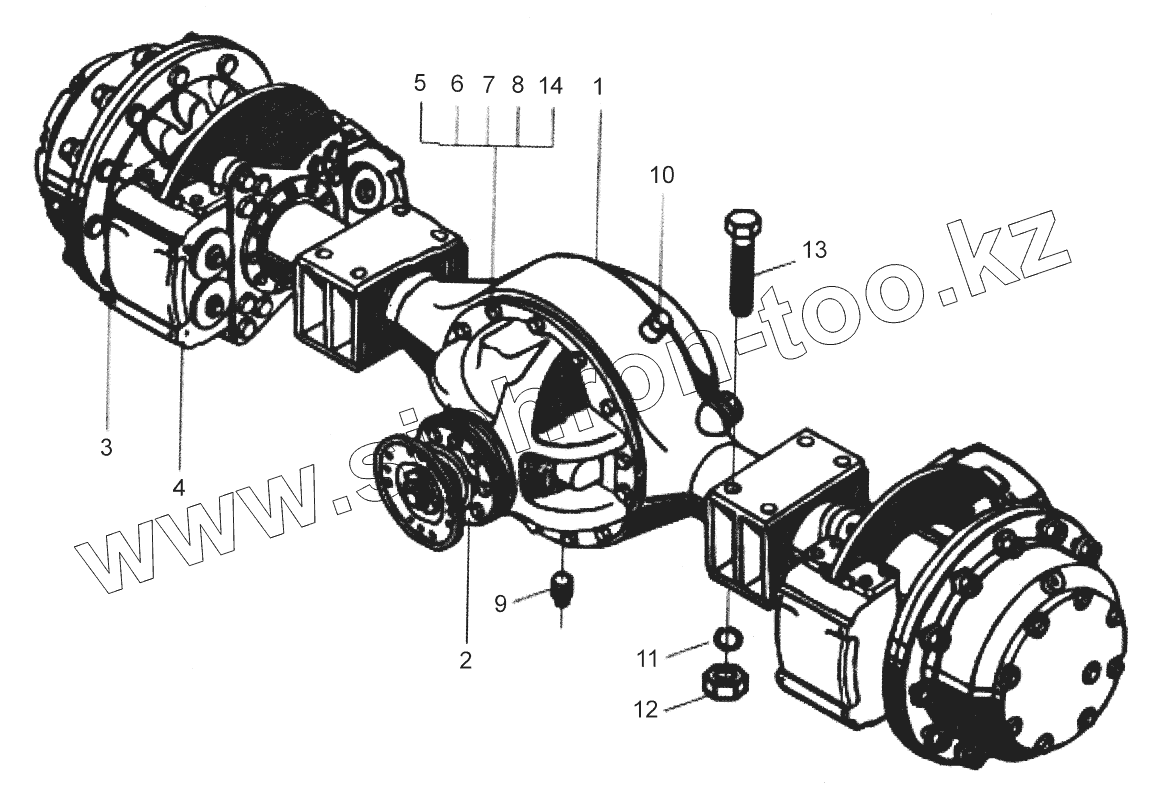

Каталог запасных частей к технике: XCMG LW-541F. 20/18-С216NZE / 20/18-C216VB Ось

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	75090929		Корпус оси
2	82290500		Главный редуктор
2	82281600		Главный редуктор
3	83228300		Планетарный редуктор
4	72006036		Двойной дискововый тормоз
5	5202005		Шайба
6	50012017		Болт
7	50012019		Болт
8	50011012		Болт
9	75500197		Заглушка
10	56100001		Заглушка
11	GB93-87		Шайба 12
12	ZL40.2-5		Гайка
13	GB5785-86		Bolt М12х1,5x85
13	GB5785-86		Bolt М12х1,5x85
14	51270005		Шпилька

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
