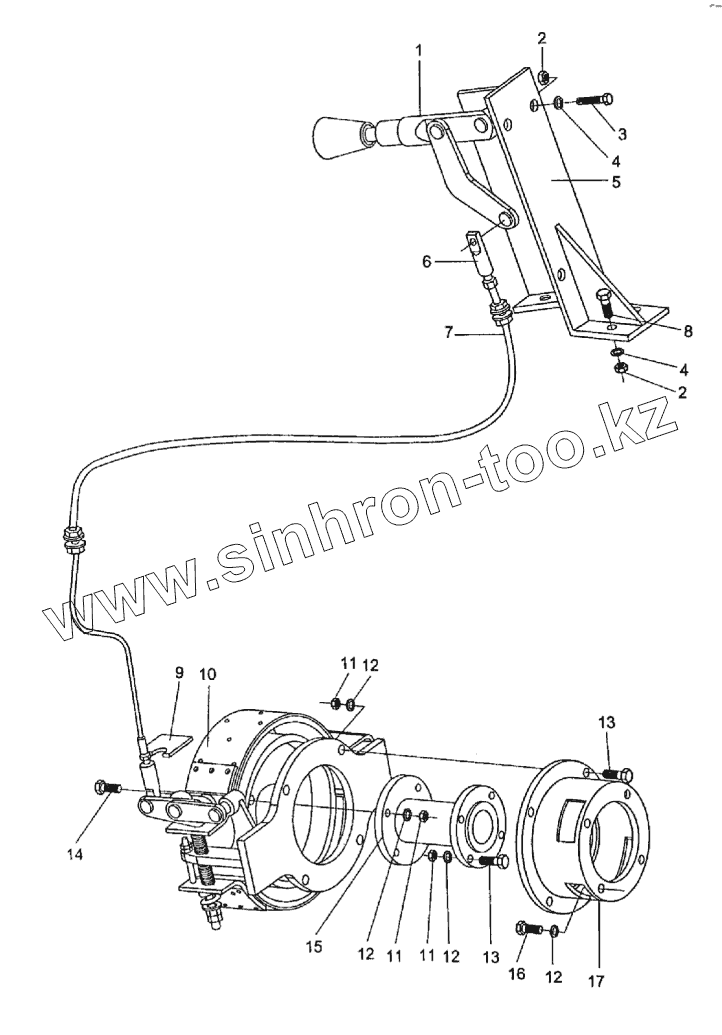

Каталог запасных частей к технике: XCMG LW-166. Система ручного тормоза

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

6

7

8

9

10

11

11

11

12

12

12

12

13

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL15E.7.2		Рукоятка
2	GB6170-86		Гайка
3	GB5781-86		Болт
4	GB93-87		Шайба 12
5	ZL15E.7.3		Суппорт
6	ZL15E.7-1		Соединение
7	ZL15E.7.1		Шланг
8	GB5781-86		Болт
9	ZL15E.7-3		Пластина
10	ZL15E.7.4		Ручной тормоз
11	GB6170-86		Гайка
12	GB93-87		Шайба 12
13	GB5781-86		Болт
14	GB5781-86		Болт
15	ZL15E.7.5		Вал
16	GB5781-86		Болт
17	ZL15E.7.6		Пластина
