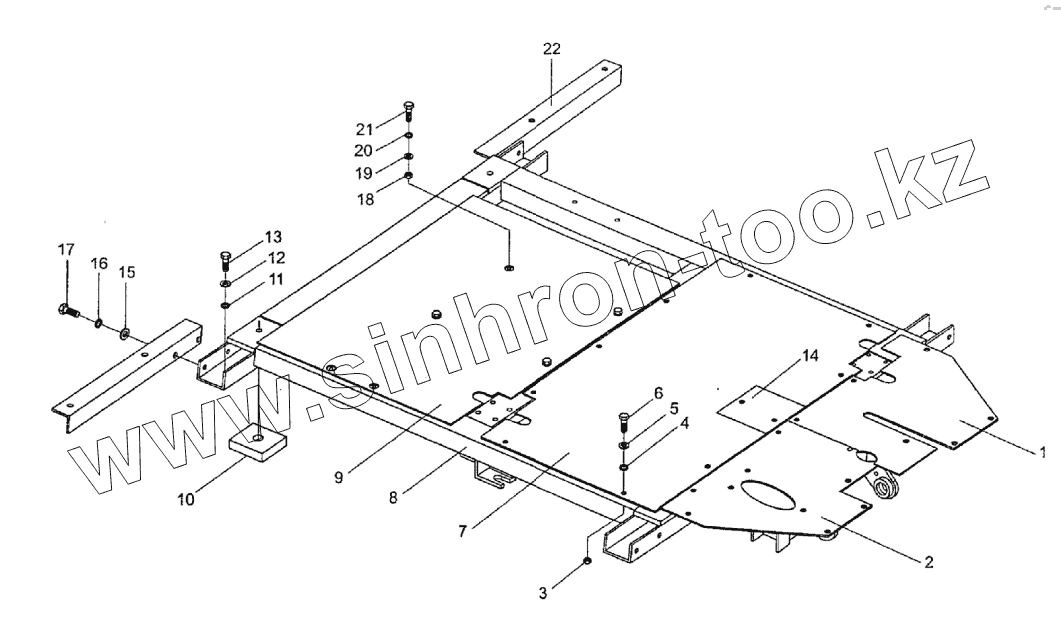

Каталог запасных частей к технике: XCMG LW-166. Рама
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL16G.18.2 | Передний диск с отверстиями | |
| 2 | ZL16G.18.3 | Передняя левая пластина | |
| 3 | GB6170-86 | Гайка | |
| 4 | GB97.1-85 | Шайба | |
| 5 | GB93-87 | Шайба 12 | |
| 6 | GB5781-86 | Болт | |
| 7 | ZL16G.18-3 | Промежуточная пластина | |
| 8 | ZL16G.18.1 | Рабочий кронштейн | |
| 9 | ZL16G.18-2 | Задняя пластина | |
| 10 | ZL15E.18-6 | Резиновая пластина | |
| 11 | GB97.1-85 | Шайба | |
| 12 | GB93-87 | Шайба 12 | |
| 13 | GB5781-86 | Болт | |
| 14 | ZL15E.18-5 | Правая железная пластина | |
| 15 | GB97.1-85 | Шайба | |
| 16 | GB93-87 | Шайба 12 | |
| 17 | GB5781-86 | Болт | |
| 18 | GB6170-86 | Гайка | |
| 19 | GB97.1-85 | Шайба | |
| 20 | GB93-87 | Шайба 12 | |
| 21 | GB5781-86 | Болт | |
| 22 | ZL15E.18-4 | Левая и правая железная пластина |
