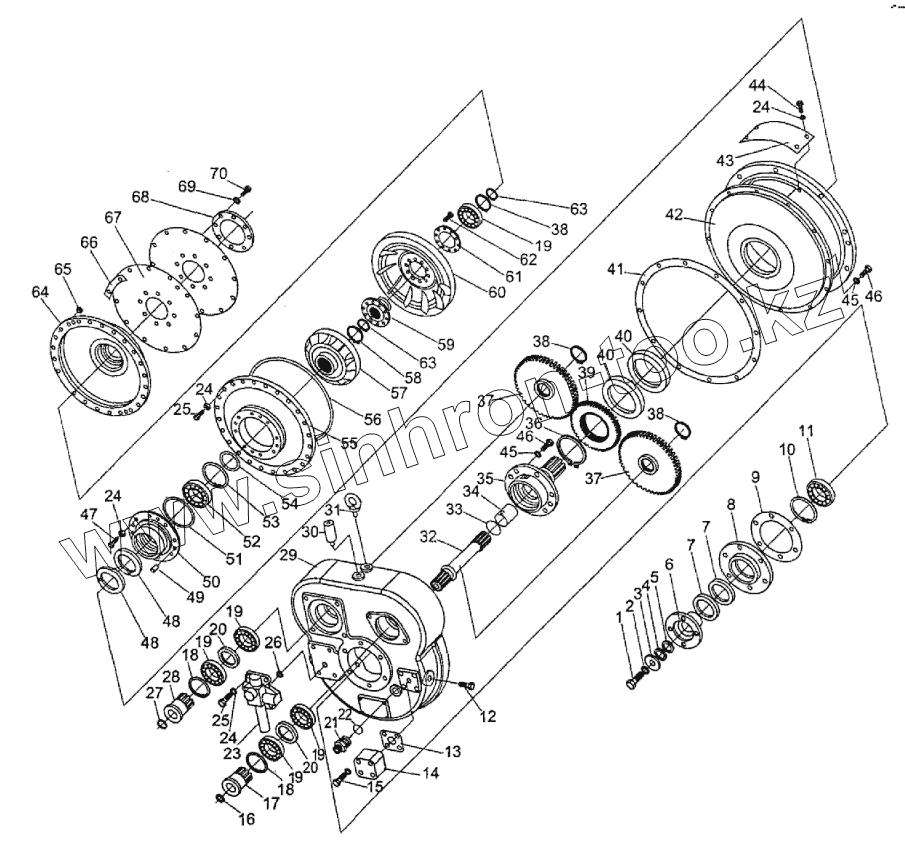

Каталог запасных частей к технике: XCMG LW-166. Преобразователь крутящего момента
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
19
19
20
20
21
22
23
24
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
38
39
40
40
41
42
43
44
45
45
46
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
65
66
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5783-86 | Болт | |
| 2 | GB93-87 | Шайба 12 | |
| 3 | Yj280-21 | Пластина | |
| 4 | Yj315-26 | Уплотнительная прокладка | |
| 5 | Yj315-25 | Малая прокладка | |
| 6 | Yj315-22B | Фланец | |
| 7 | GB9877.1-88 | Кольцо | |
| 8 | Yj280-20 | Крышка | |
| 9 | Yj280-26 | Уплотнительная прокладка | |
| 10 | GB893.1-86 | Пружинный зажим | |
| 11 | GB276-82 | Подшипник | |
| 12 | Q/ZB28.5 | Блокирующий винт | |
| 13 | Yj280-33 | Уплотнительная прокладка | |
| 14 | Yj265-4000 | Клапан | |
| 15 | GB5782-86 | Болт | |
| 16 | GB893.1-86 | Пружинный зажим | |
| 17 | Yj280A-20 | Гильза оси | |
| 18 | GB894.1-86 | Пружинный зажим | |
| 19 | GB276-82 | Подшипник | |
| 20 | Yj280A-12 | Втулка | |
| 21 | Yj280-25 | Соединение | |
| 22 | Yj280-35 | Уплотнительная прокладка | |
| 23 | Yj320-10000 | Редукционный клапан | |
| 24 | GB93-87 | Шайба 12 | |
| 25 | GB5782-86 | Болт | |
| 26 | GB1235-76 | Кольцо | |
| 27 | GB893.1-86 | Пружинный зажим | |
| 28 | Yj280A-11 | Труба полуоси | |
| 29 | Yj280-28 | Картер | |
| 30 | 3Yj315-16 | Диафрагма | |
| 31 | GB825-88 | Болт подъемной проушины | |
| 32 | Yj280-22 | Вал турбины | |
| 33 | Yj280A-14 | Уплотнительное кольцо | |
| 34 | Yj280A-17 | Рукав | |
| 35 | Yj280A-13 | Седло натяжного ролика | |
| 36 | GB894.1-86 | Пружинный зажим | |
| 37 | Yj280A-10 | Шестерня | |
| 38 | GB893.1-86 | Пружинный зажим | |
| 39 | Yj280A-10 | Шестерня | |
| 40 | GB893/1-86 | Масляное уплотнение | |
| 41 | Yj280-18 | Бумажная прокладка | |
| 42 | Yj280-01 | Кожух | |
| 43 | TJ280A-19 | Крышка-пластина | |
| 44 | GB5783-86 | Болт | |
| 45 | GB93-87 | Шайба 12 | |
| 46 | GB5783-86 | Болт | |
| 47 | GB5783-86 | Болт | |
| 48 | Yj315-41A | Уплотнительное кольцо | |
| 49 | Yj315-45A | Шпилька | |
| 50 | Yj315040A | Втулка ведущего колеса | |
| 51 | GB3452.1-86 | Кольцо 38.7x2.65 | |
| 52 | GB276-82 | Подшипник | |
| 53 | GB893.1-86 | Пружинный зажим | |
| 54 | Yj280-10 | Регулируемая прокладка | |
| 55 | Yj280-11 | Ведущее колесо | |
| 56 | Yj280-32 | О-кольцо | |
| 57 | Yj280-04 | Натяжной шкив | |
| 58 | GB894.1-86 | Пружинный зажим | |
| 59 | Yj280A-07 | Втулка турбины | |
| 60 | Yj280-03 | Турбина | |
| 61 | Yj280-07 | Пластина | |
| 62 | GB867-86 | Заклепка | |
| 63 | GB894.1-86 | Пружинный зажим | |
| 64 | Yj280A-04 | Крышка | |
| 65 | GB61-70-86 | Гайка | |
| 66 | Yj280-12 | Шайба с двойным соединением | |
| 67 | Yj280-02 | Натяжная пластина | |
| 68 | Yj280A-05 | Пластина | |
| 69 | GB93-87 | Шайба 12 | |
| 70 | GB5783-86 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
