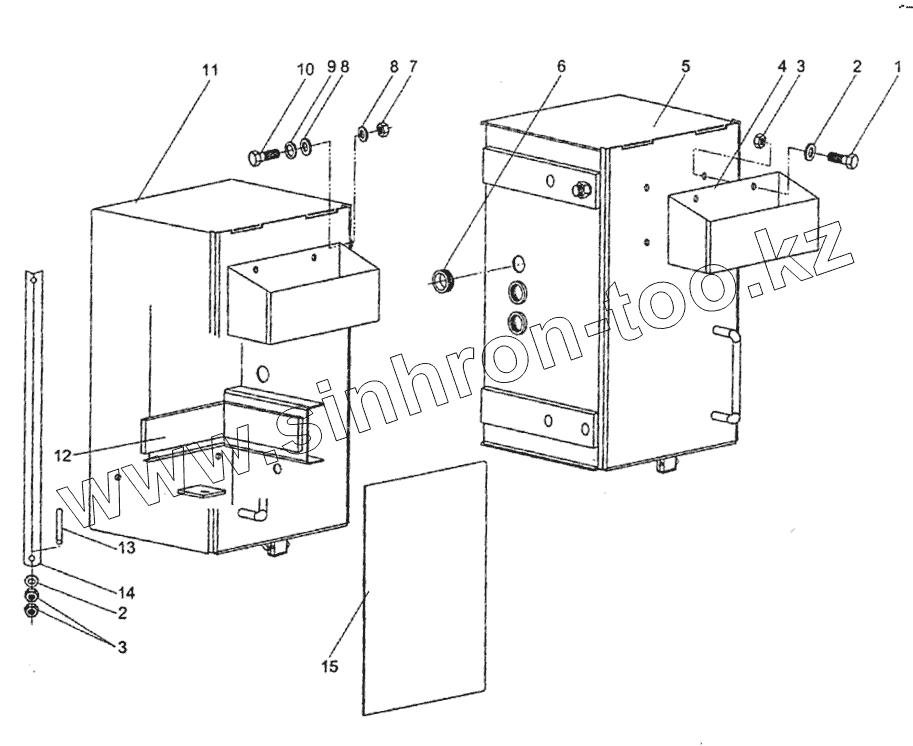

Каталог запасных частей к технике: XCMG LW-166. Корпус аккумуляторной батареи
1
2
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5781-86 | Болт | |
| 2 | GB95-86 | Шайба | |
| 3 | GB41-86 | Гайка | |
| 4 | ZL16G.20.2 | Кронштейн фары | |
| 5 | ZL16G.20.1 | Коробка | |
| 6 | ZL15E.20-5 | Кольцо | |
| 7 | GB41-86 | Гайка | |
| 8 | GB95-86 | Шайба | |
| 9 | GB93-87 | Шайба 12 | |
| 10 | GB5780-86 | Болт | |
| 11 | Корпус | Корпус | |
| 12 | Пластина | Пластина | |
| 13 | ZL16G.20.1-2 | Стержень | |
| 14 | ZL16E.20.1-1 | Стальной уголок | |
| 15 | Пластина | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
