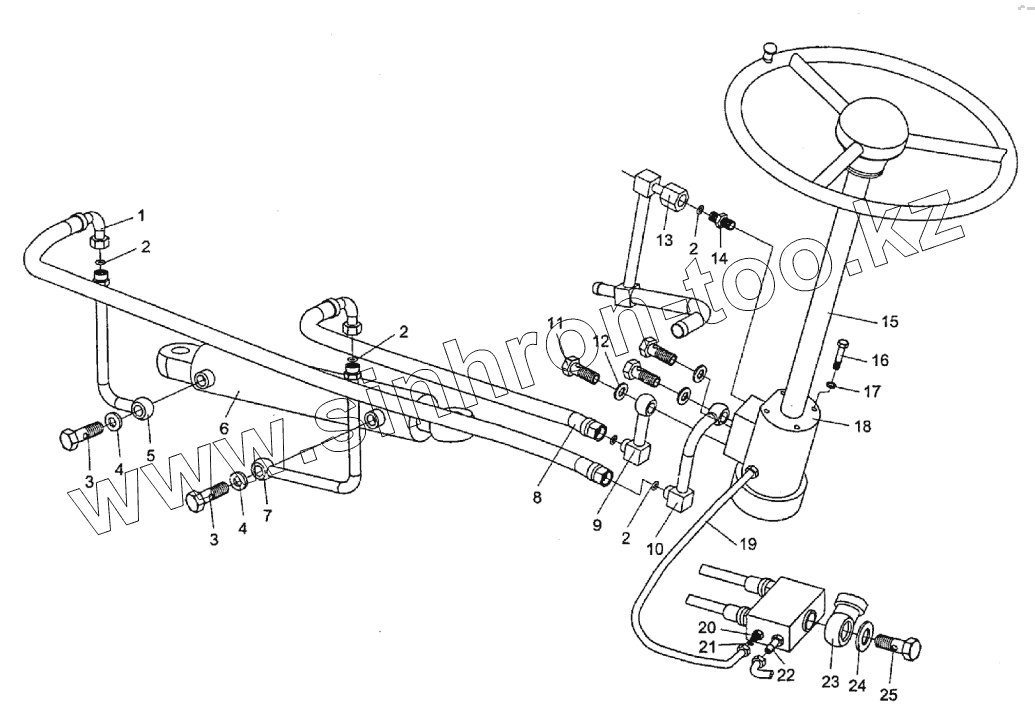

Каталог запасных частей к технике: XCMG LW-166. Гидравлическая система рулевого управления
1
2
2
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL15E.9.9 | Шланг | |
| 2 | GB3452.1-92 | Круглое кольцо | |
| 3 | ZL15E.2-4 | Болт | |
| 4 | JB982-77 | Шайба | |
| 5 | ZL15E.9.6A | Стальная трубка | |
| 6 | ZL15E.9.3 | Цилиндр рулевого управления | |
| 7 | ZL15E.9.2A | Стальная трубка | |
| 8 | ZL15E.9.9 | Шланг | |
| 9 | ZL15E.9.4 | Стальная трубка | |
| 10 | ZL15E.9.5 | Стальная трубка | |
| 11 | ZL15E.9-6 | Болт | |
| 12 | JB982-77 | Шайба | |
| 13 | ZL15E.9.7 | Стальная трубка | |
| 14 | ZL15E.9-10 | Соединение | |
| 15 | ZL15E.9.1 | Рулевое колесо | |
| 16 | GB5783-86 | Болт | |
| 17 | GB93-87 | Шайба 12 | |
| 18 | BZZ5/320 | Блок управления гидравлической системы рулевого управления | |
| 19 | ZL15E.9.10 | Шланг | |
| 20 | ZL15E.9-2 | Соединение | |
| 21 | GB3452.1-92 | Круглое кольцо | |
| 22 | ZL15E.9-1 | Главный вентиль дренажного штуцера | |
| 23 | ZL15E.9.-4 | Соединение | |
| 24 | JB982-77 | Шайба | |
| 25 | ZL15E.9-5 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
