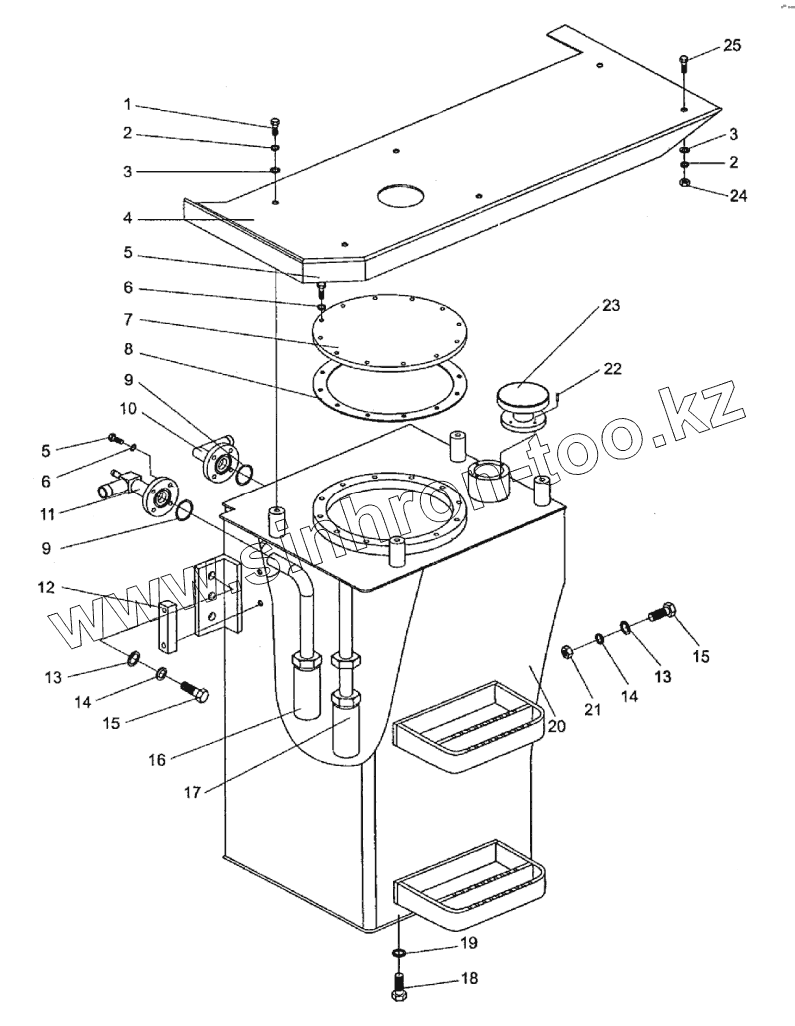

Каталог запасных частей к технике: XCMG LW-166. Бак гидравлического масла
1
2
2
3
3
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | GB5783-86 | Болт | |
| 2 | GB93-87 | Шайба 12 | |
| 3 | GB97.1-85 | Шайба | |
| 4 | ZL16G.17-1 | Плоский лист | |
| 5 | GB5783-86 | Болт | |
| 6 | GB93-87 | Шайба 12 | |
| 7 | ZL16G.19-2 | Плоский лист | |
| 8 | ZL16G.19-3 | Шайба | |
| 9 | GB1235-76 | Кольцо | |
| 10 | ZL15E.17.2 | Соединение | |
| 11 | ZL15E.17.3A | Соединение | |
| 12 | YWZ-150127 | Указатель уровня | |
| 13 | GB97.1-85 | Шайба | |
| 14 | GB93-87 | Шайба 12 | |
| 15 | GB5783-86 | Болт | |
| 16 | WU-300x63 | Фильтр в сборе | |
| 17 | WU-250x100 | Фильтр в сборе | |
| 18 | Заглушка | Заглушка | |
| 19 | JB1000-77 | Заглушка | |
| 20 | ZL16G.17.1 | Коробка | |
| 21 | GB6170-86 | Гайка | |
| 22 | GB70-85 | Болт | |
| 23 | EF3-40 | Фильтр | |
| 24 | GB6170-86 | Гайка | |
| 25 | GB5783-86 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
