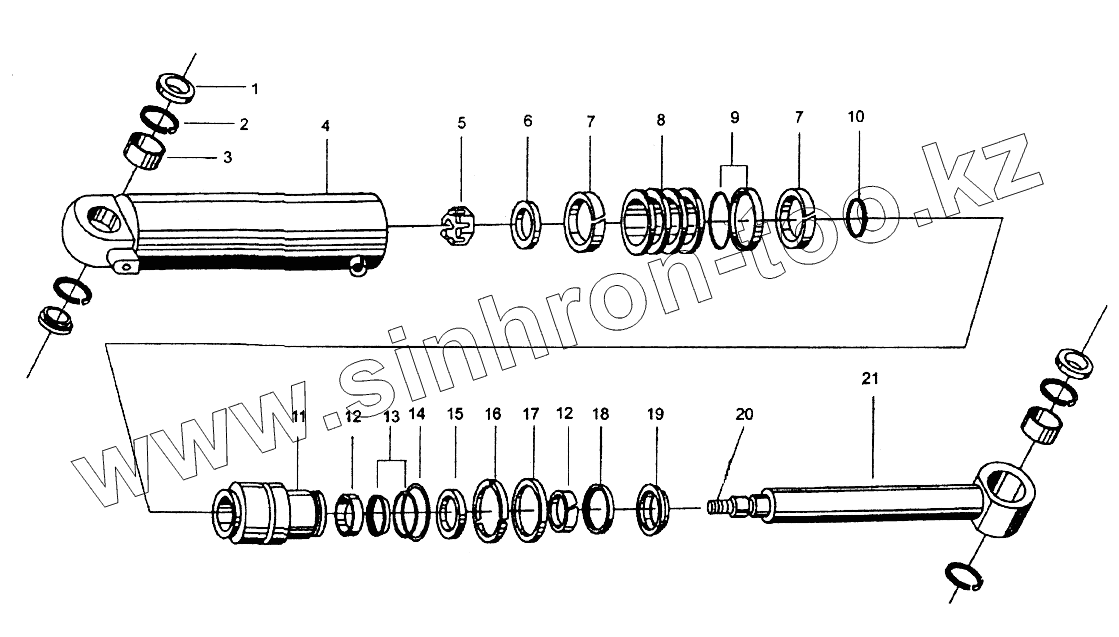

Каталог запасных частей к технике: XCMG LW321F. Z3.9.1 Цилиндр рулевого управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 Z3.9.1-9 Dust Ring
2 GB893.1-86 Пружинный зажим
3 GB304.5-81 Подшипник
4 Z3.9.1.1 Цилиндр
5 Z3.9.1-8 Гайка
6 Z3.9.1-10 Шайба
7 Z3.9.1-6 Slyd Ring
8 Z3.9.1-7 Piston
9 CKW-080 Glyd Ring
10 GB1235-76 Кольцо
11 Z3.9.1-4 Направляющая трубка
12 Z3.9.1-3 Slyd Ring
13 CKS-045 Step Seal d45
14 GB1235-76 Кольцо
15 CKG-045 Уплотнительное кольцо
16 Z3.9.1-2 Snap Ring
17 Z3.9.1-1 Snap Ring
18 GB894.1-86 Пружинный зажим
19 CK-045 Пылезащитное кольцо
20 GB91-86 Шплинт
21 Z3.9.1-5 Толкатель поршня
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
