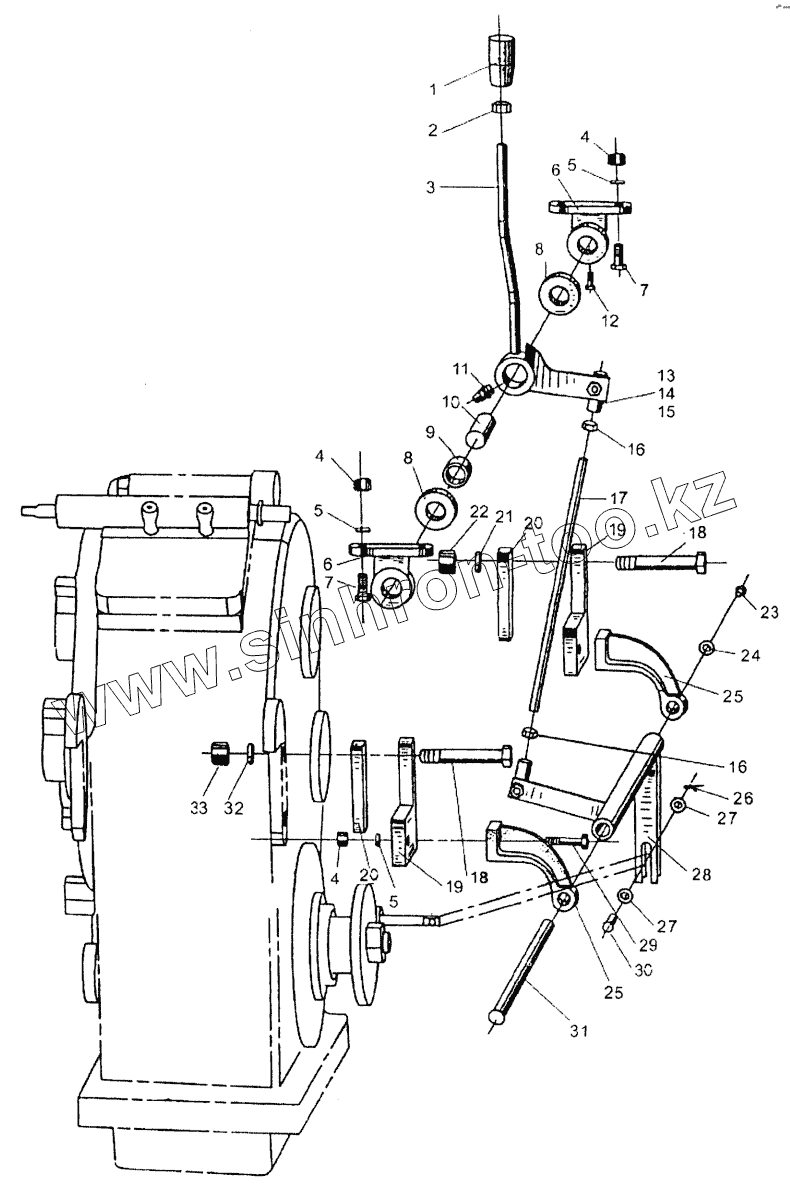

Каталог запасных частей к технике: XCMG LW321F. Z3.7 Переключение передач
1
2
3
4
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ZL40.7.1-16 | Knob M12 | |
| 2 | GB6170-86 | Гайка | |
| 3 | Z3.7.6A | Рычаг управления | |
| 4 | GB6170-86 | Гайка | |
| 5 | GB93-87 | Шайба 12 | |
| 6 | ZL40.10.7-4A | Fixing Seat | |
| 7 | GB5782-86 | Болт | |
| 8 | ZL40.10.7-3A | Spacer | |
| 9 | ZL40.10.7-1A | Lining Bushing | |
| 10 | Z3.7-5 | Shaft | |
| 11 | JB/T7940.2-1995 | Чашка для смазки | |
| 12 | GB86-88 | Винт | |
| 13 | Z3.7.5-2 | Стык | |
| 14 | GB882-86 | Шплинт | |
| 15 | GB91-86 | Шплинт | |
| 16 | GB6170-86 | Гайка | |
| 17 | Z3.7.5-1 | Прицепной шатун | |
| 18 | GB5782-86 | Болт | |
| 19 | Z3.7-3 | Plate | |
| 20 | Z3.7-2 | Plate | |
| 21 | GB93-87 | Шайба 12 | |
| 22 | GB6170-86 | Гайка | |
| 23 | GB5783-86 | Болт | |
| 24 | Z3.7-8 | Washer | |
| 25 | Z3.7-7 | Support | |
| 26 | GB91-86 | Шплинт | |
| 27 | GB97.1-85 | Шайба | |
| 28 | Z3.7.4 | Lower Mechanism | |
| 29 | GB5782-86 | Болт | |
| 30 | GB882-86 | Шплинт | |
| 31 | Z3.7-4 | Shaft | |
| 32 | GB93-87 | Шайба 12 | |
| 33 | GB6170-86 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
