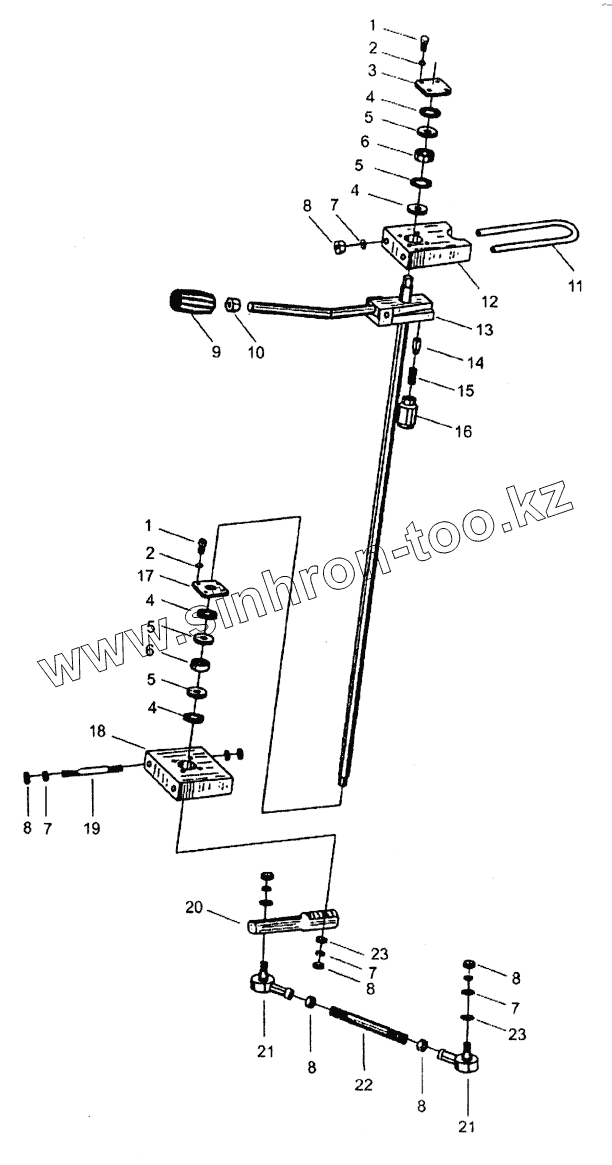

Каталог запасных частей к технике: XCMG LW321F. Z3.7.2 Верхний механизм

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
4
4
4
5
5
5
5
6
6
7
7
7
7
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
Позиция на иллюстрации Заводской номер детали Название детали
1 GB5783-86 Болт
2 GB93-87 Шайба 12
3 ZL40.7.1-1 Пластина
4 ZL40.7.1-11 Spacer
5 ZL40.7.1-10 Spacer
6 GB279-88 Подшипник
7 GB93-87 Шайба 12
8 GB6170-86 Гайка
9 ZL40.7.1-16 Knob M12
10 GB6170-86 Гайка
11 Z3.7.2-5 U-Bolt
12 Z3.7.2-1 Spacer
13 Z3.7.2.1 Вал ручки
14 ZL40.7.1-5 Stud
15 ZL40.7.1-7 Spring
16 ZL40.7.1-6 Spring Retainer
17 ZL40.7.1-8 Plate
18 Z3.7.2-6 Фиксатор подшипника
19 GB901-76 Болт
20 Z3.7.2-4 Прицепной шатун
21 85Z.05.1.8A Шаровой стык
22 Z3.7.1-1 Scutcheon
23 GB97.1-85 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
