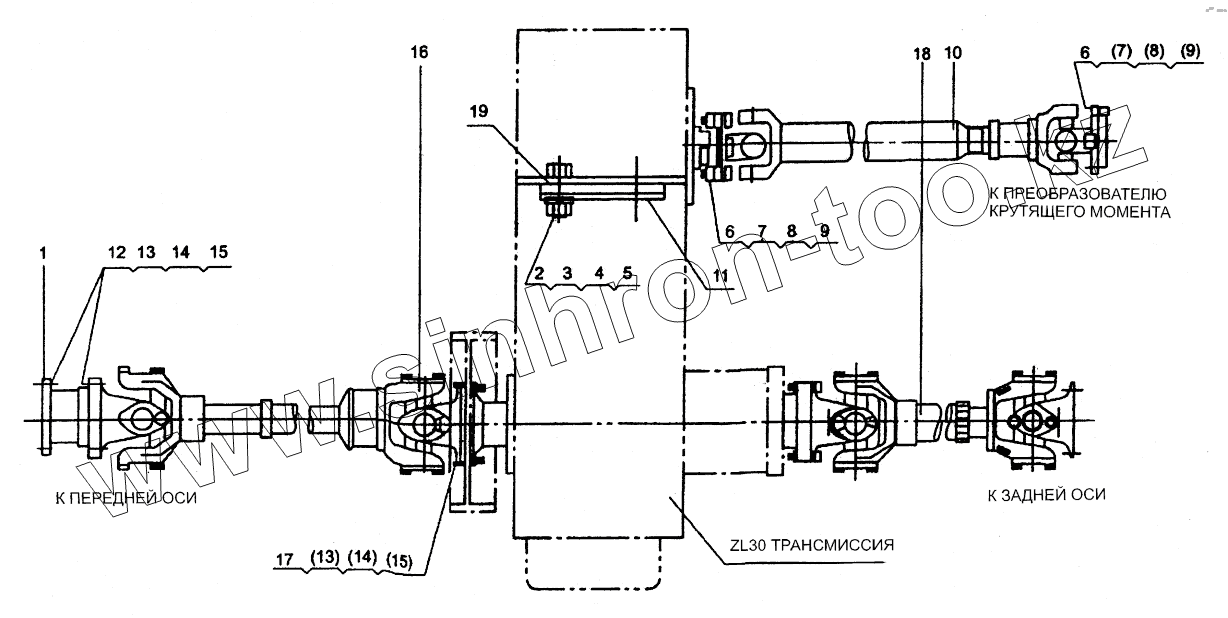

Каталог запасных частей к технике: XCMG LW321F. Z3.4 Узел приводного вала

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

11

12

13

13

13

14

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Z3.4.1		Соединитель
2	GB5782-86		Болт
3	GB6182-86		Стопорная гайка
4	GB93-87		Шайба 12
5	GB97.1-85		Шайба
6	Z3.4-1		Bolt M12X40
7	GB93-87		Шайба 12
8	GB6181-86		Гайка
9	GB91-86		Шплинт
10	Z3.4.2		Главный приводной вал
11	LW330F.8.1		Задняя рама
12	Болт		Болт
13	GB93-87		Шайба 12
14	GB6181-86		Гайка
15	GB91-86		Шплинт
16	Z3.4.3		Приводной вал передней оси
17	Z3.4-3		Bolt M14X56
18	Z3.4.4A		Приводной вал задней оси
19	Z3.4-4		Подкладки
