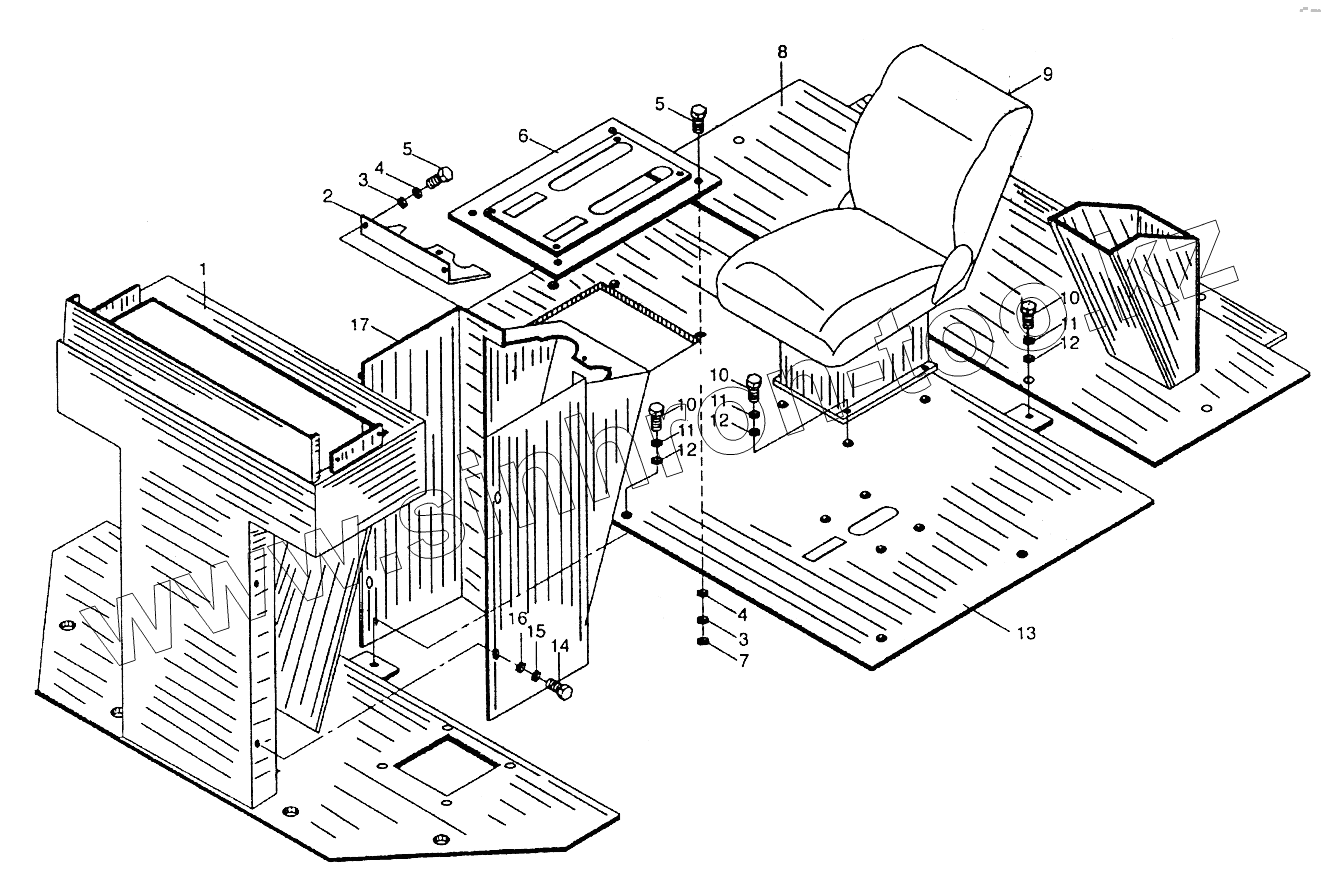

Каталог запасных частей к технике: XCMG LW321F. Z3.16B Блок платформы оператора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 Z3.16.1.1 Платформа оператора
2 Z3.16B.1-2 Панель
3 GB96-85 Шайба
4 GB93-87 Шайба 12
5 GB5783-86 Болт
6 Z3.16.2В.2 Панель
7 GB6170-86 Гайка
8 LW330F.16.2 Задняя панель
9 SJZY Сиденье
10 GB5783-86 Болт
11 GB93-87 Шайба 12
12 GB97.1-85 Шайба
13 Z3.16B.2 Средняя панель
14 GB5783-86 Болт
15 GB93-87 Шайба 12
16 GB97.1-85 Шайба
17 Кожух Кожух
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
