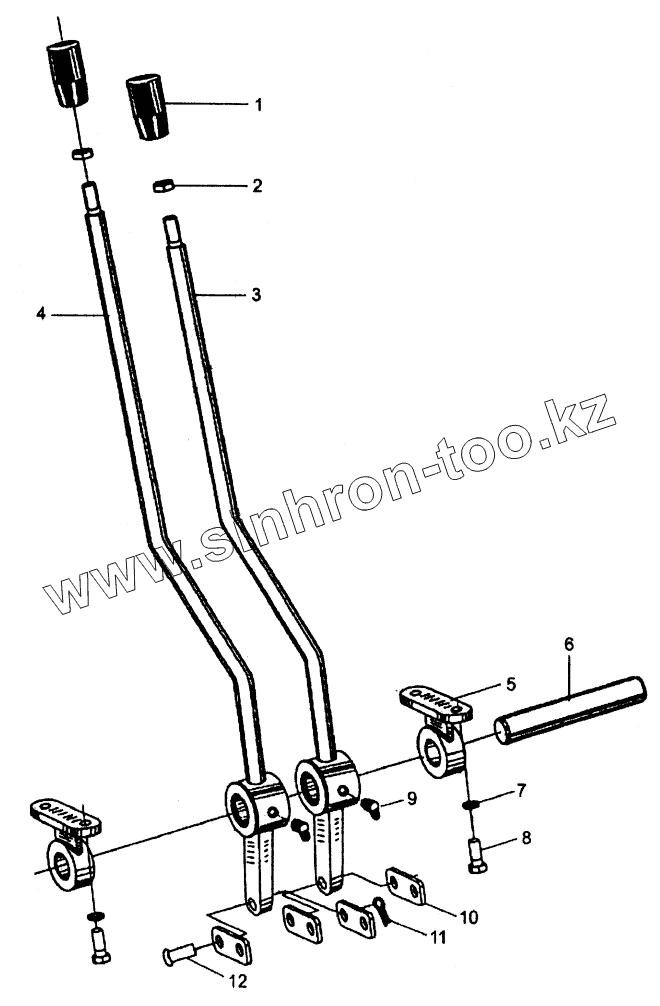

Каталог запасных частей к технике: XCMG LW321F. Z3.10.4A Система контроля хвостовика

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано 500KN, 500KSN (2013) DT-140B (2010) LW-166 (2008) LW-541F (2010) LW300FN (2013) LW300KN (2013) LW321F (2010) QY25K (2010) QY25K5-I (2009) QY30K5-I (2009) QY30KH (2009) QY30KL (2009) QY30KT5 (2009) QY50K (2010) QY50K (вариант) (2010) QY65K (2010) QY70K (2010) QY70K (вариант) (2010) WZ30-25 (2008) WZ30-25 (англ.) (2008) XCT25L4_S (2019) XCT25L5_S (2019) XE150D (2011) XE230 (2011) XE80 (2012) XS143 (2017) XS160 (XS190) (2010) XSM218 (XSM220) (2010) XSM218, XSM220 (2010) XZ16K-XZ50K (2010) XZ200 (2014) XZ320 (2012) XZ360E (2016) XZ500 (2012) XZ65K (2010) XZ680A (2014) YL16 (YL20) (2008) YZC7 (2010) ZL30BR (2014) ZL30G (2008) ZL30H (2012) ZL50G (2008) Автогрейдер-GR135 (2012) ГНБ XZ-180 (2012) Катки XD30, XD40 (2008) Раб. оборуд. грейдеров GR (2010)

Схема > Не выбрано LW330F(II).1 Система двигателя 330E.1.1 Узел топливного бака LW330F.2 Узел приводной оси PRC111D006 Узел оси 82350200 Узел ходового механизма 83240200 Узел планетарной редукторной передачи 72006035 Узел дискового тормоза LW330.3 Система коробки передач и преобразователя YJ315X Система преобразователя крутящего момента YJ315X Узел понижающего клапана Z3.4 Узел приводного вала Z3.4.2 Главный приводной вал Z3.4.3 Передний приводной вал Z3.4.4A Задний приводной вал BS428 Узел трансмиссии Узел входного вала Узел обратного вала Узел среднего вала Узел выходного вала Узел ручного тормоза Узел клапана управления трансмиссией Узел обоймы Z3.7 Переключение передач Z3.7.2 Верхний механизм LW330F(II).08.1 Узел передней рамы LW330F(II).08.2 Узел задней рамы LW330F.9 Система рулевого управления Блоки управления гидравликой рулевого управления Z3.9.1 Цилиндр рулевого управления LW330F.10 Рабочая гидравлическая система Z3.10.4A Система контроля хвостовика DF25B2 Блок клапана управления LW330F.10.1 Левый подъемный цилиндр, LW330F.1.2 правый подъемный цилиндр Z3.10.1 Цилиндр наклона 330E.10.4A Узел гидравлического бака LW330F.11, LW330F(G).11 Рабочее устройство LW330F(II).12 Система торможения Z3.12.11A Резервуар для воздуха Z3.13 Узел парковочного тормоза ZL40.13.3A Рукоятка силовой установки LW330F.14 Электрическая система ZLT15B Кабина Z3.16B Блок платформы оператора LW330F(II).17 Переднее и заднее крылья LW330F.18.1 Кожух двигателя LW330F(II).21 Система воздушного отопления

1

2

3

4

5

6

7

8

9

10

11

12

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ZL40.7.1-16		Knob M12
2	GB6172-86		Гайка
3	Z3.10.4A.2		Рычаг управления наклоном
4	Z3.10.4A.1		Движитель подъемного кронштейна
5	ZL40.10.7-4A		Fixing Seat
6	Z3.10.6-3		Вал
7	GB93-87		Шайба 12
8	GB5783-86		Болт
9	JB/7940.2-1995		Чашка для смазки
10	Z3.10.4A-1		Link Board
11	GB91-86		Шплинт
12	GB882-96		Штырь

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
