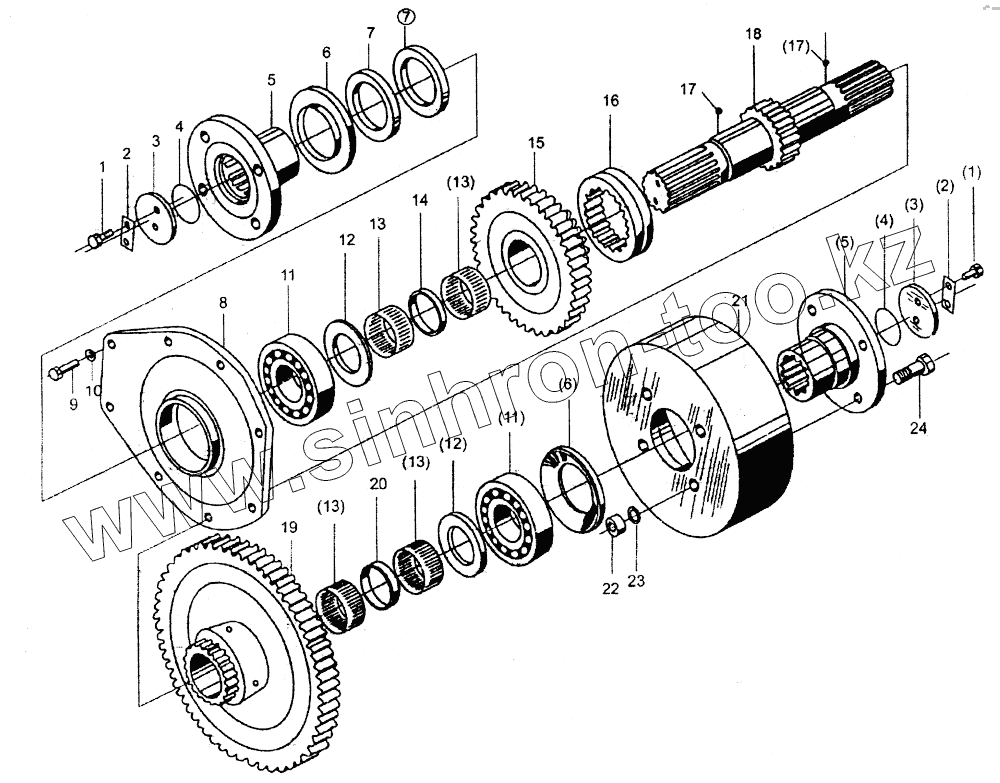

Каталог запасных частей к технике: XCMG LW321F. Узел выходного вала

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

9

10

11

11

12

12

13

13

13

13

14

15

16

17

17

18

21

22

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB5783-86		Болт
2	ZL20-030077		Stop Plate
3	ZL20-030078		Plate
4	Q26-01		O-Ring 16X2
5	ZL20-030013		Flange
6	ZL20-030030		Dust Boot
7	HG4-335-66		Oil Seal 65X90X12
8	ZL20-030071		End Seal
9	GB5783-86		Болт
10	GB93-87		Шайба 12
11	GB276-89		Шарикоподшипник
12	ZL20-030010A		Stop Ring
13	SF-15530		Игольчатый клапан
14	ZL20-030019		Gear Bushing
15	ZL20-030009X1		Gear (Z=36)
16	GB308-89		Шаровая опора
17	ZL20-030072A		Output Shaft
18	ZL20-030021X1		Gear (Z=56)
21	ZL20-030029		Parking Brake Drum
22	GB6175-86		Гайка
23	GB93-87		Шайба 12
24	GB5783-86		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
