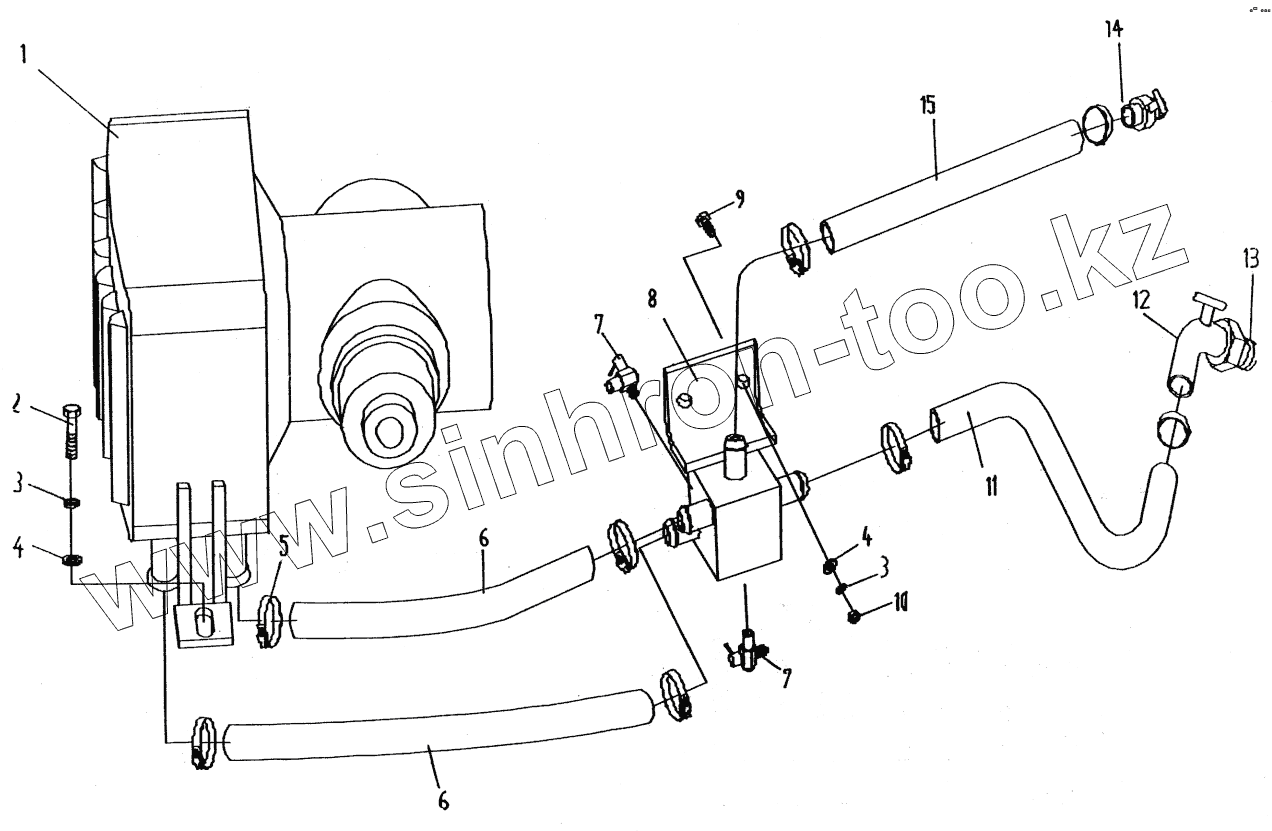

Каталог запасных частей к технике: XCMG LW321F. LW330F(II).21 Система воздушного отопления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 XZ13024 Вентилятор отопления
2 GB5783-86 Болт
3 GB93-87 Шайба 12
4 GB97.1-85 Шайба
5 JB3616.1-1984 Зажим
6 LW330F(II).21-1 Шланг
7 ZL40A.12.4-1 Клапан
8 LW330F.21.1 Стык
9 GB5783-86 Болт
10 GB6170-86 Гайка
11 LW330F(n).21-2 Шланг
12 ZL50.14-06 Зажим
13 ZL40A.12.4-1 Клапан
14 ZL40A.15.3-5 Стык
15 LW330F(H).21-3 Шланг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
