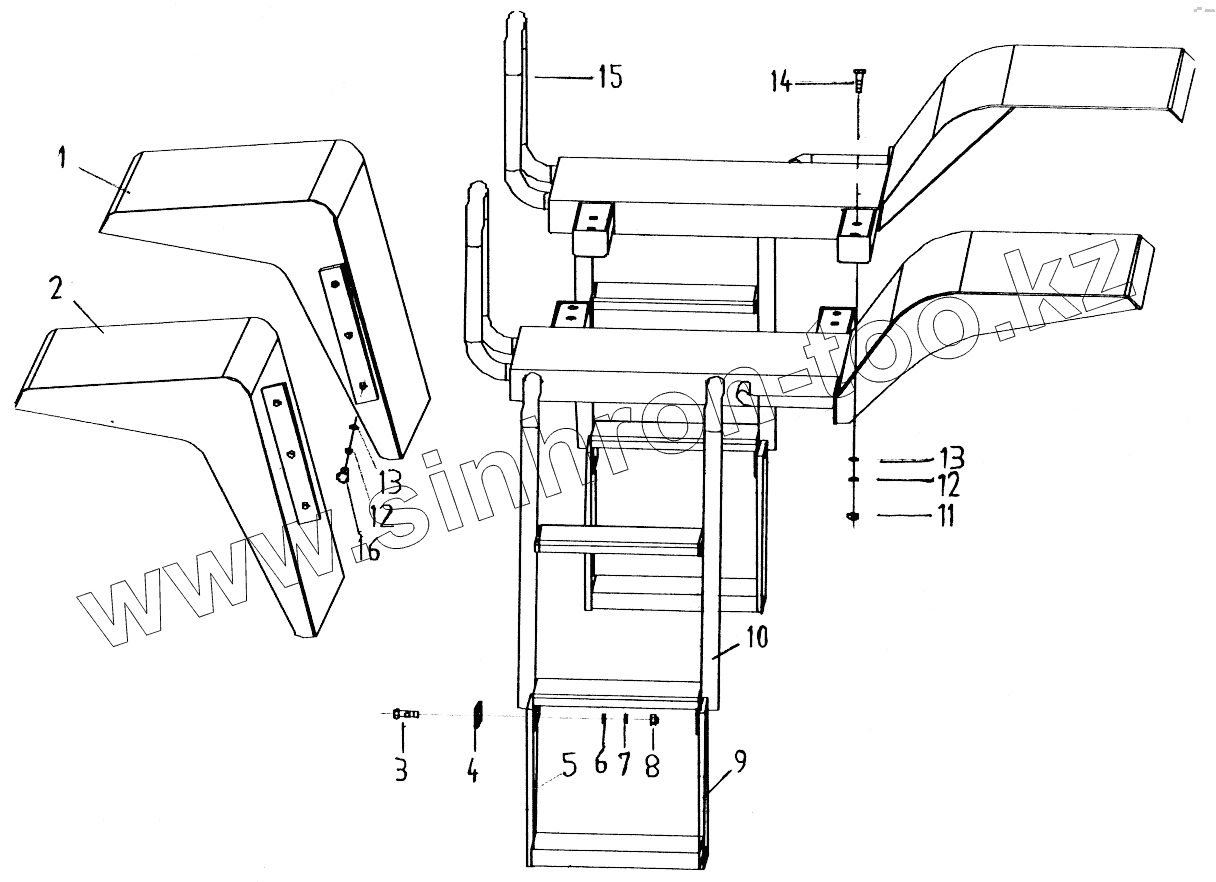

Каталог запасных частей к технике: XCMG LW321F. LW330F(II).17 Переднее и заднее крылья

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	LW330F(II).17.1		Левое крыло
2	LW330F(n).17.2		Правое крыло
3	GB5783-86		Болт
4	Z5G.6.5B-1		Борт
5	320E.17-1		Планка
6	GB97.1-85		Шайба
7	GB93-87		Шайба 12
8	GB6170-86		Гайка
9	320E.17-2		Борт
10	320E.17.3		Лестница левая
11	GB889-86		Гайка
12	GB93-87		Шайба 12
13	GB97.1-85		Шайба
14	GB5782-86		Болт
15	320E.17.4		Лестница правая
16	GB5781-86		Болт

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
