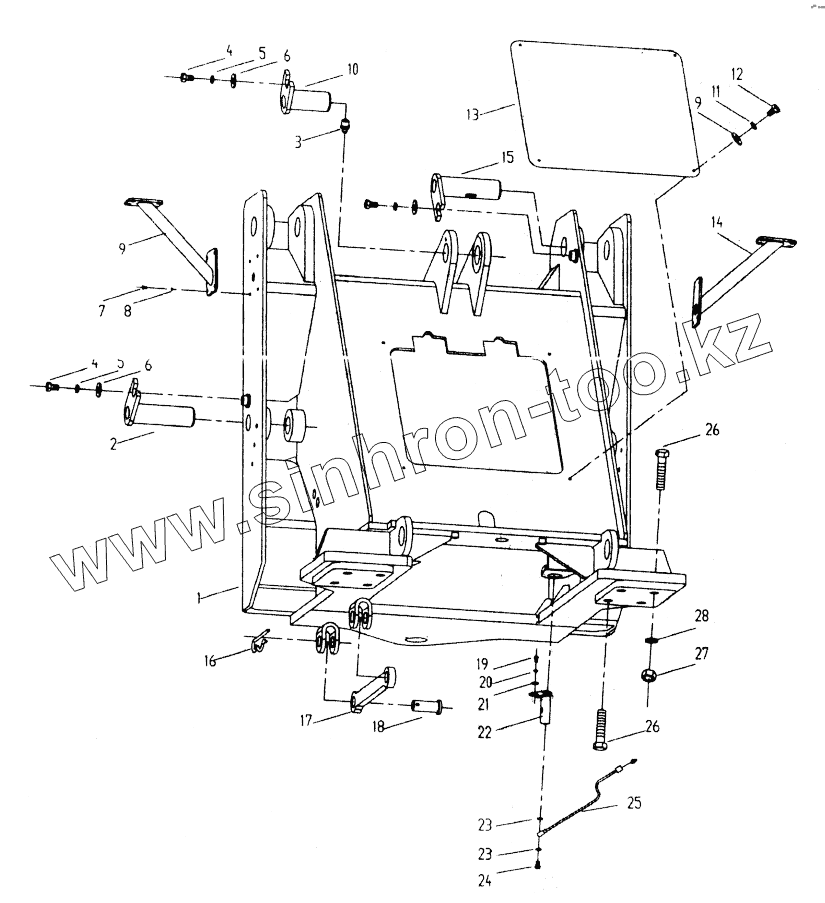

Каталог запасных частей к технике: XCMG LW321F. LW330F(II).08.1 Узел передней рамы
1
2
3
4
4
5
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | LW330F(II).08.1 | Передняя рама | |
| 2 | LW330F(II).08.4 | Штифт подъемного цилиндра | |
| 3 | JB/T7940.1-1995 | Чашка для смазки | |
| 4 | GB5783-86 | Болт | |
| 5 | GB93-87 | Шайба 12 | |
| 6 | GB96-85 | Шайба | |
| 7 | GB5783-86 | Болт | |
| 8 | GB93-87 | Шайба 12 | |
| 9 | LW330F(II).08.12 | Защитное приспособление передней фары | |
| 10 | 320E.8.3 | Штифт | |
| 11 | GB97.1-85 | Шайба | |
| 12 | GB95-85 | Шайба | |
| 13 | LW320F(1).18.2 | Пластина передней крышки | |
| 14 | LW330F(II).08.11 | Защитное приспособление передней фары | |
| 15 | LW330F(II).08.9 | Штифт подъемного кронштейна | |
| 16 | 85Z.7-15 | Spring Split | |
| 17 | 85Z.7-12 | Блокировочное звено | |
| 18 | GB882-86 | Шплинт | |
| 19 | GB5783-86 | Болт | |
| 20 | Z3.8-13 | Washer | |
| 21 | GB93-87 | Шайба 12 | |
| 22 | 320E.8.4 | Передний штифт рулевого управления | |
| 23 | JB982-77 | Шайба | |
| 24 | ZL40.8.4-1 | Болт | |
| 25 | Z3.8.12.1 | Трубка | |
| 26 | Z3.2-2 | Болт | |
| 27 | Z3.2-1 | Гайка | |
| 28 | GB93-87 | Шайба 12 |
