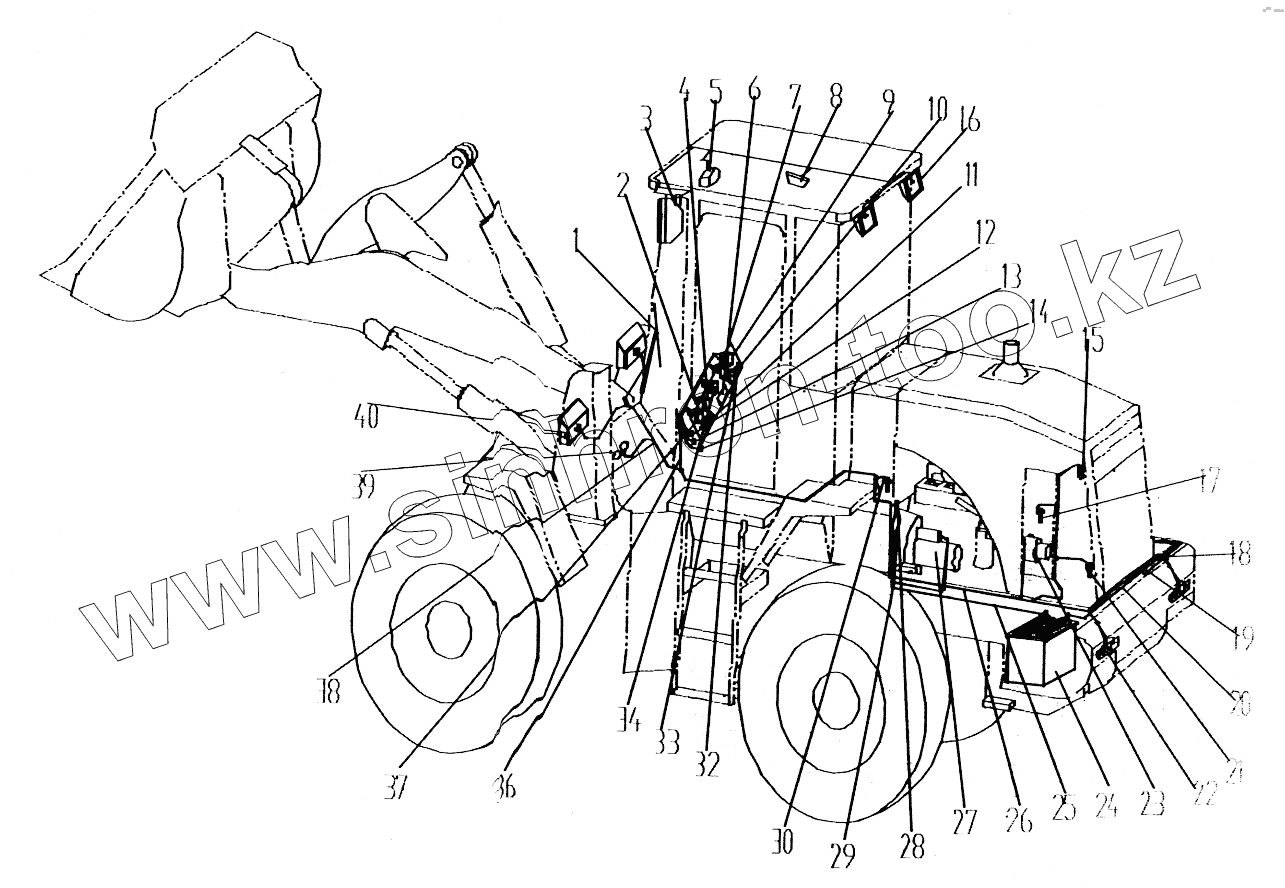

Каталог запасных частей к технике: XCMG LW321F. LW330F.14 Электрическая система
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Стеклоочиститель | Стеклоочиститель | |
| 2 | YY242y-2K | Измеритель давления масла в двигателе | |
| 3 | MW | Рабочая лампа | |
| 4 | SW242^-2A | Измеритель температуры воды | |
| 5 | SGF-03 | Вентилятор | |
| 6 | 8SQZ-30E | Signal Lamp | |
| 7 | YY242SV-2L | Измеритель давления воздуха | |
| 8 | CS130 | Head Lamp | |
| 9 | YW242M-2B | Измеритель температуры масла трансмиссии | |
| 10 | R8865 | Таймер | |
| 11 | JK932-330F | Выключатель | |
| 12 | FM211 | Зуммер предупредительного сигнала | |
| 13 | SG227B | Flasher | |
| 14 | ВХ508 | Закрытый плавкий предохранитель | |
| 15 | YG901C | Измеритель давления масла в двигателе | |
| 16 | XGZ-1 | Задняя фара | |
| 17 | WG1371 | Temperature Meter | |
| 18 | Z3.14.6 | Замок аккумулятора | |
| 19 | LW330F.14.4 | Проводка задней фары | |
| 20 | Z3.14.2 | Провод замка аккумулятора | |
| 21 | YG901C2 | Датчик давления воздуха | |
| 22 | XH8-2L2 | Задний сигнал поворота | |
| 23 | FDJ | Alternator | |
| 24 | 6-QA-180 | Battery | |
| 25 | Z3.14.1 | Провод выключателя аккумулятора | |
| 26 | LW330F.14.3 | Проводка задней рамы | |
| 27 | MD | Startor | |
| 28 | DK2312A | Battery Relay | |
| 29 | Z3.14.9 | Провод выключателя стартера | |
| 30 | WG1371D | Temperature Sensor | |
| 32 | JK260 | Выключатель стартера | |
| 33 | JK424 | Ключ с выключателем | |
| 34 | DY242-2A(24V) | Вольтметр | |
| 36 | LW330F.14.2 | Проводка приборов | |
| 37 | ZD2312-24V | Приборная панель | |
| 38 | LW330F.14.1 | Проводка передней рамы | |
| 39 | DL50G(D)-24 | Horn | |
| 40 | Передняя фара | Передняя фара |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
