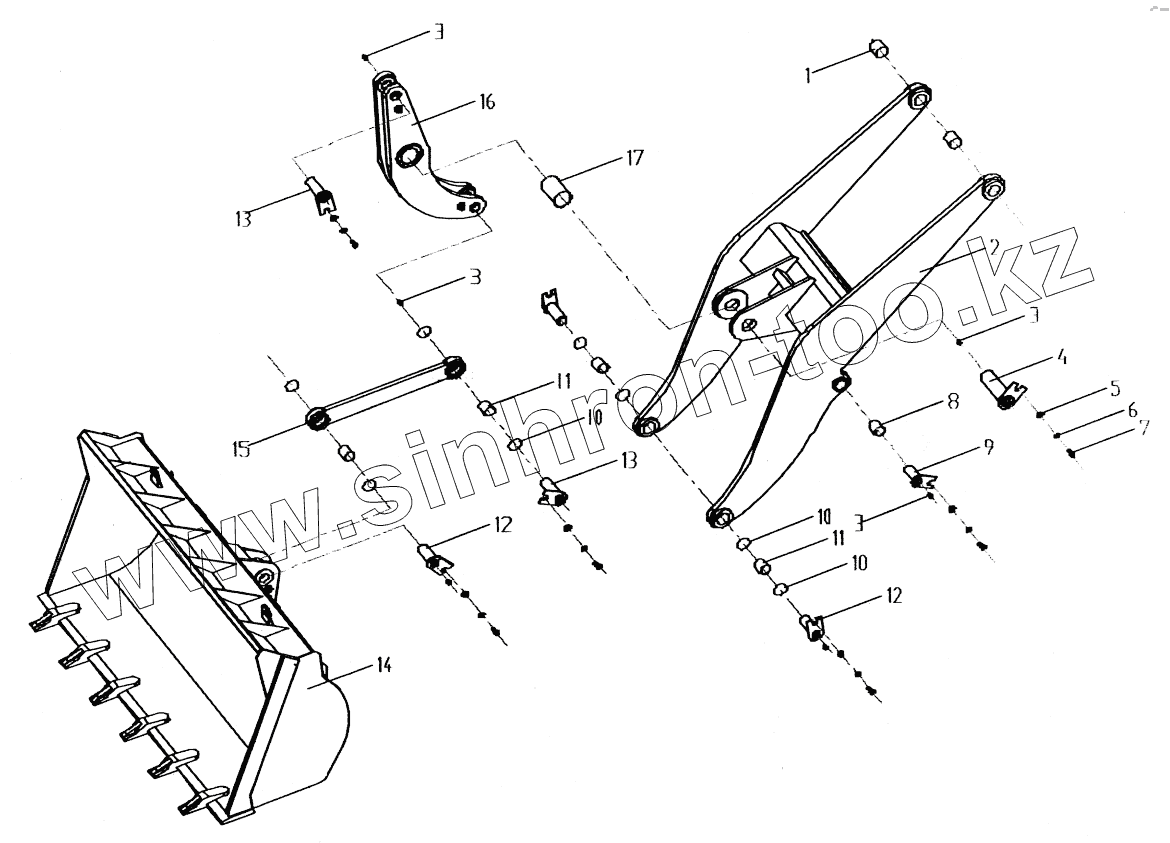

Каталог запасных частей к технике: XCMG LW321F. LW330F.11, LW330F(G).11 Рабочее устройство
1
2
2
3
3
3
3
4
5
6
7
8
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Z3.11-3 | Bushing | |
| 2 | LW330F(G).11.1 | Подъемный кронштейн | |
| 2 | LW330F.11.2 | Подъемный кронштейн | |
| 3 | JB/T7940.1-1995 | Чашка для смазки | |
| 4 | Z3.11.4 | Pitman Arm End Pin | |
| 5 | 85Z.6-5 | Washer | |
| 6 | GB93-87 | Шайба 12 | |
| 7 | GB5783-86 | Болт | |
| 8 | Z3.11-4 | Вкладыш | |
| 9 | Z3.11.6 | Upper Shaft Pin | |
| 10 | GB9877.1-88 | Кольцо | |
| 11 | Z3.11-1B | Вкладыш | |
| 12 | Z3.11.7 | Штырь вала ковша | |
| 13 | Z3.11.5 | Washer | |
| 14 | LW330F.11.H1 | Ковш | |
| 14 | LW330F.11.1 | Ковш | |
| 15 | Z3.11.2 | Связка | |
| 15 | LW330F(G).11.2 | Связка | |
| 16 | Z3.11.8A | Кронштейн Питмена | |
| 17 | Z3.11-2 | Bushing |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
