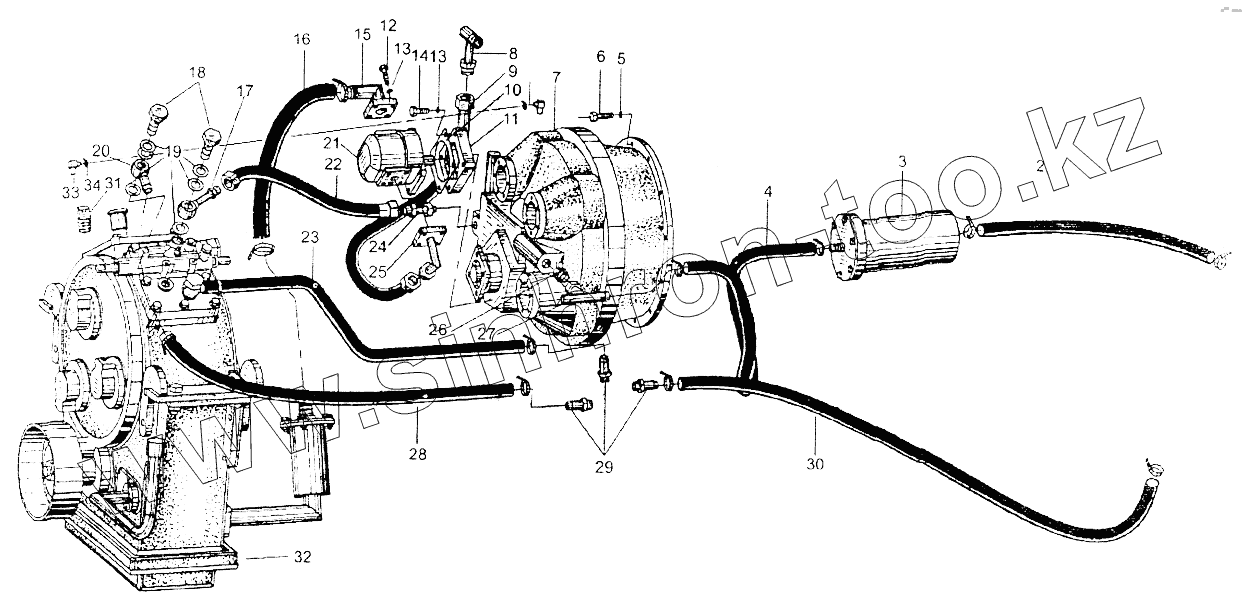

Каталог запасных частей к технике: XCMG LW321F. LW330.3 Система коробки передач и преобразователя
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | JB3616.1-1984 | Зажим | |
| 2 | Z3.3-1 | Шланг | |
| 3 | Z3.3.6 | Oil Clear | |
| 4 | Z3.3-2 | Шланг | |
| 5 | GB93-87 | Шайба 12 | |
| 6 | GB5783-86 | Болт | |
| 7 | YJ315Х | Преобразователь крутящего момента | |
| 8 | LW330F.3.1 | Стык | |
| 9 | LW330F.3.7 | Шланг | |
| 10 | Z3.3-15 | Washer | |
| 11 | Z3.3-11 | Flanger | |
| 12 | GB5782-86 | Болт | |
| 13 | GB93-87 | Шайба 12 | |
| 14 | GB5782-86 | Болт | |
| 15 | LW330F.3.6 | Входной фланец | |
| 16 | Z3.3-4 | Hose (D=32) | |
| 17 | LW330F.3.4 | Стык | |
| 18 | Z3.3-10 | Bolt | |
| 19 | JB982-77 | Шайба | |
| 20 | Z3.3.11 | Joint | |
| 21 | СВ32 | Насос | |
| 22 | LW330F.3.5 | Шланг | |
| 23 | Z3.3-6 | Шланг | |
| 24 | LW330F.3.2 | Стык | |
| 25 | LW330F.3.3 | Выходной фланец | |
| 26 | Z3.3-7A | Joint | |
| 27 | Z3.3.8 | Bolt M10X55 | |
| 28 | Z3.3-8 | Шланг | |
| 29 | Z3.3-19 | Joint | |
| 30 | Z3.3-5 | Шланг | |
| 31 | Z5G.1.3-5 | Заглушка | |
| 32 | BS428 | Коробка передач | |
| 33 | Z3.3.16-1 | Стык | |
| 34 | JB3616.1-1984 | Зажим | |
| 35 | Z3.3.16-2 | Шланг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
