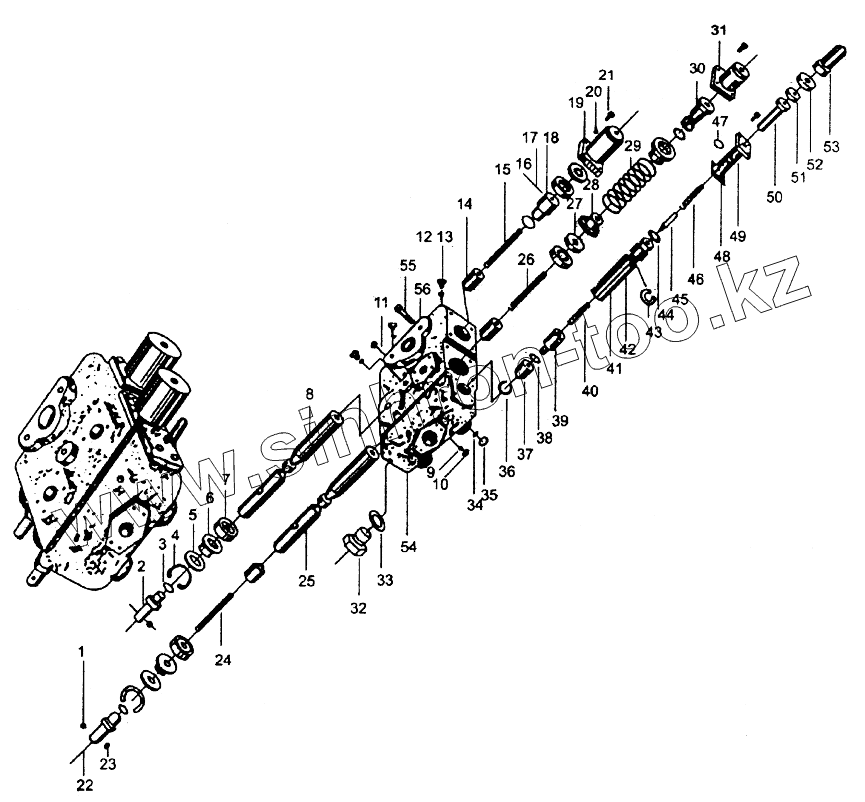

Каталог запасных частей к технике: XCMG LW321F. DF25B2 Блок клапана управления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

Позиция на иллюстрации	Заводской номер детали		Название детали
1	GB882-86		Шплинт
2	Гнездопружины		Гнездо пружины
3	GB1235-76		Кольцо
4	Пружинный зажим		Пружинный зажим
5	Уплотнительное кольцо		Уплотнительное кольцо
6	GB1235-76		Кольцо
7	SG35x56x12		Каркасный маслоуплотнитель
8	HG4-692-67		Seal
9	GB1235-76		Кольцо
10	Заглушка		Заглушка
11	GB5782-86		Болт
12	Заглушка		Заглушка
13	GB1235-76		Кольцо
14	Плунжер стопорного насоса		Плунжер стопорного насоса
15	Пружина		Пружина
16	Шаровая опора		Шаровая опора
17	GB308-64		Пружина
18	Гнездопружины		Гнездо пружины
19	Втулка		Втулка
20	GB93-87		Шайба 12
21	GB5780-86		Болт
22	GB91-86		Шплинт
23	GB97.1-85		Шайба
24	Пружина		Пружина
25	Плунжер наклона		Плунжер наклона
26	Пружина		Пружина
27	Шайба		Шайба
28	Гнездопружины		Гнездо пружины
29	Обратная пружина		Обратная пружина
30	Гнездопружины		Гнездо пружины
31	Крышка на конце		Крышка на конце
32	Заглушка		Заглушка
33	GB1235-76		Кольцо
34	Заглушка		Заглушка
35	GB41-86		Гайка
36	GB895-67		Пружинный зажим
37	Шток выпускного клапана		Шток выпускного клапана
38	GB1235-76		Кольцо
39	Плунжер		Плунжер
40	Пружина		Пружина
41	Штырь		Штырь
42	Втулка		Втулка
43	GB1235-76		Кольцо
44	Кольцо		Кольцо
45	Шток настраиваемого клапана		Шток настраиваемого клапана
46	Гнездо клапана		Гнездо клапана
47	Кольцо		Кольцо
48	Подкладки		Подкладки
49	Уплотнение пружины		Уплотнение пружины
50	Настроечный винт		Настроечный винт
51	Гайка		Гайка
52	GB1235-76		Кольцо
53	Стопорная гайка		Стопорная гайка
54	Корпус клапана		Корпус клапана
55	Болт		Болт
56	Кольцо		Кольцо
