Каталог запасных частей к технике: XCMG LW321F. Блоки управления гидравликой рулевого управления

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

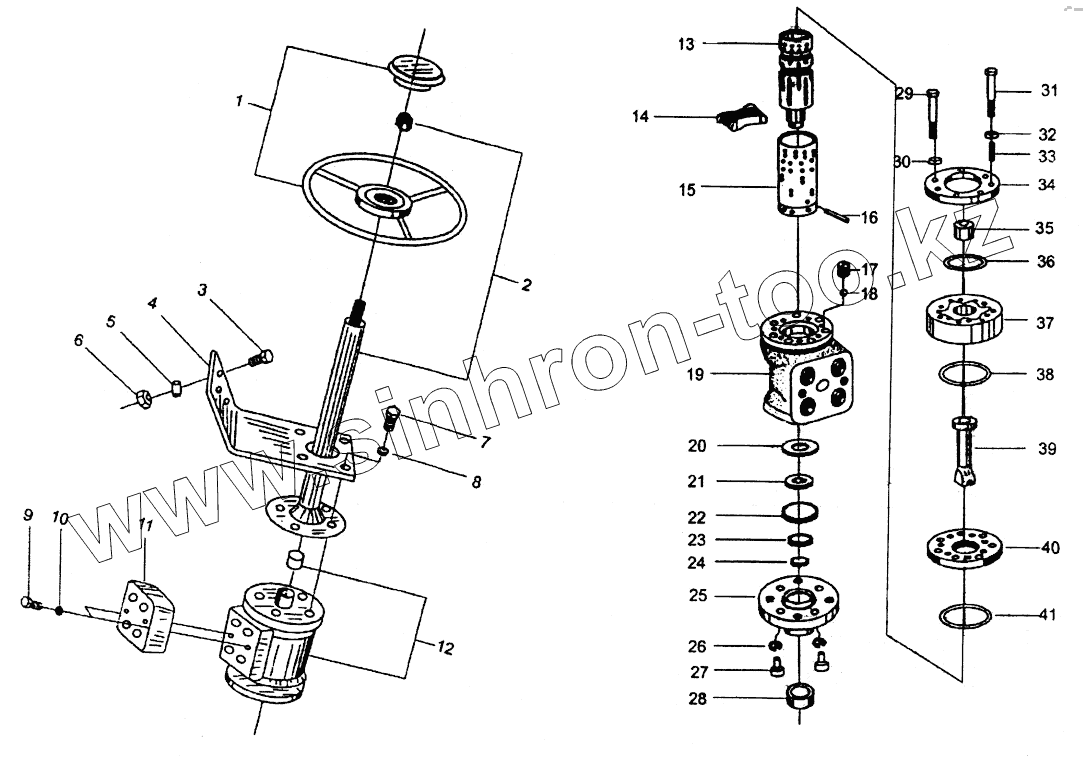

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Z3.9.18		Блок рулевого колеса
2	Z3.9.7		Рулевая колонка
3	GB5781-86		Болт
4	Z3.9.2A		Опора
5	GB93-87		Шайба 12
6	GB6170-86		Гайка
7	GB5781-86		Болт
8	GB93-87		Шайба 12
9	GB70-85		Болт
10	GB93-87		Шайба 12
11	FKAR-103015		Valve
12	BZZ1-400		Блок рулевого управления
13	Корпус золотника		Корпус золотника
14	Пружина		Пружина
15	Трубка		Трубка
16	Штырь		Штырь
17	Гайка		Гайка
18	Шаровая опора		Шаровая опора
19	Корпус		Корпус
20	Кольцо		Кольцо
21	Шайба		Шайба
22	Кольцо		Кольцо
23	Кольцо		Кольцо
24	Кольцо		Кольцо
25	Передняя крышка		Передняя крышка
26	Стопорная шайба		Стопорная шайба
27	Винт		Винт
28	Соединитель		Соединитель
29	Болт		Болт
30	Стопорная шайба		Стопорная шайба
31	Болт		Болт
32	Шайба		Шайба
33	Штырь		Штырь
34	Задняя крышка		Задняя крышка
35	Цилиндр		Цилиндр
36	Кольцо		Кольцо
37	Блок радиатора		Блок радиатора и статора
38	Кольцо		Кольцо
39	Вал		Вал
40	Пластина		Пластина
41	Кольцо		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
