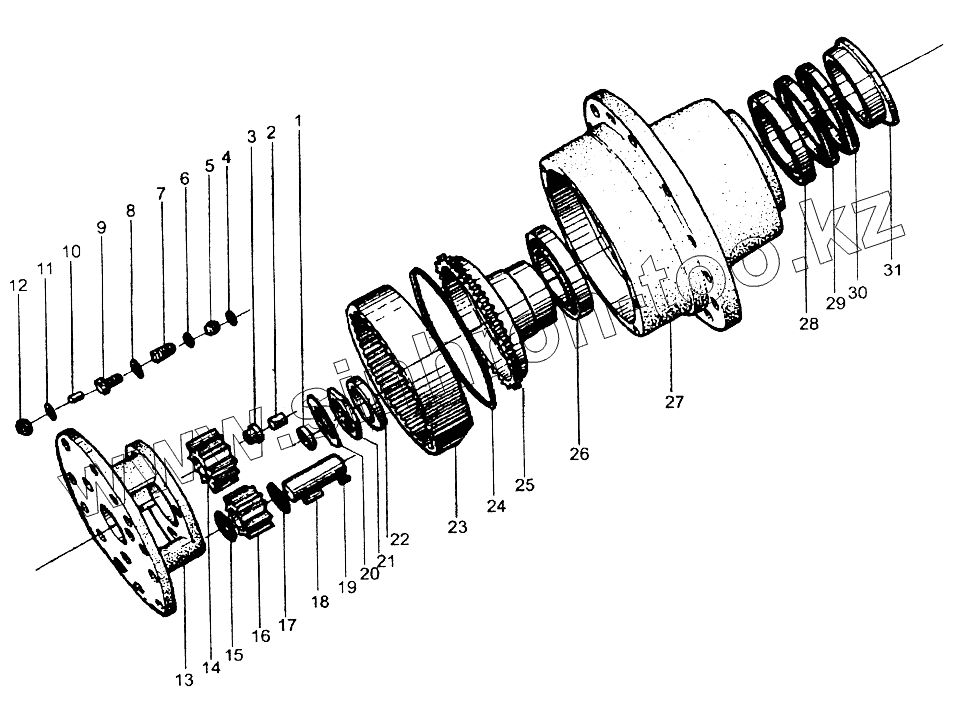

Каталог запасных частей к технике: XCMG LW321F. 83240200 Узел планетарной редукторной передачи
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 77000021 | Втулка | |
| 2 | 77000044 | Adjusting Pin | |
| 3 | 83240206 | Блок | |
| 4 | 53200002 | Уплотнение компаундом | |
| 5 | 75500842 | Plug M12X1.25 | |
| 6 | 52020004 | Шайба | |
| 7 | 50012030 | Заглушка | |
| 8 | 52020006 | Шайба | |
| 9 | 50012035 | Болт | |
| 10 | 51270006 | Штырь | |
| 11 | 53200005 | Уплотнение компаундом | |
| 12 | 75500197 | Заглушка | |
| 13 | 83240201 | Крестовина | |
| 14 | 83240203 | Планетарная передача | |
| 15 | 83240211 | Шайба | |
| 16 | 83240204 | Планетарная передача | |
| 17 | 83240205 | Планетарная шпилька | |
| 18 | 54400006 | Ролик | |
| 19 | 50160003 | Винт | |
| 20 | 52060005 | Стопорная шайба | |
| 21 | 71270231 | Гайка | |
| 22 | 77000021 | Втулка | |
| 23 | 83240208 | Кольцевая шестерня | |
| 24 | 83240210 | Стопорное кольцо | |
| 25 | 83240209 | Кольцевая ступица | |
| 26 | 54100006 | Подшипник | |
| 27 | 83240202 | Ступица | |
| 28 | 54100005 | Подшипник | |
| 29 | 53100013 | Уплотнение | |
| 30 | 53100005 | Уплотнение | |
| 31 | 83021509 | Обойма маслоуплотнителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
