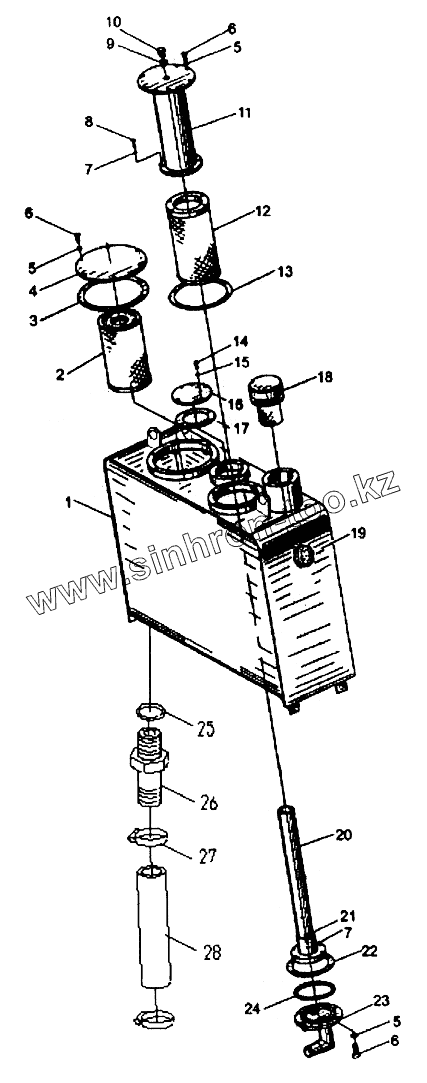

Каталог запасных частей к технике: XCMG LW321F. 330E.10.4A Узел гидравлического бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 330E.10.4.1A Бак
2 Z3.10.6.4A Filter Assembly
3 Z3.10.6A-5 Washer
4 Z3.10.6-6A Flange Cap
5 GB93-87 Шайба 12
6 GB5781-86 Болт
7 GB93-87 Шайба 12
8 GB5781-86 Болт
9 JB1102-77 Шайба
10 JB1000-77 Заглушка
11 Z3.10.6A.2 Крышка
12 Z3.10.6A.4 Filter Assembly
13 Z3.10.6A-1 Washer
14 GB5781-86 Болт
15 GB93-87 Шайба 12
16 Z3.10.6A-3 Cover
17 Z3.10.6A-4 Washer
18 ZL40(X).1.3.5A Filter Assembly
19 YB-M42x1.5 Указатель уровня
20 Z3.10.6A.3 Стык
21 GB5781-86 Болт
22 GB93-87 Шайба 12
23 Z3.10.6A.5 Стык
24 GB1235-76 Кольцо
25 Q/SC1294-2000 Шайба
26 LW330F.10.21 Стык
27 JB3616.1-1984 Зажим
28 LW330F.10-1 Шланг
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
