Каталог запасных частей к технике: XCMG LW300KN. Выпариватель в сборе BKG50C

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

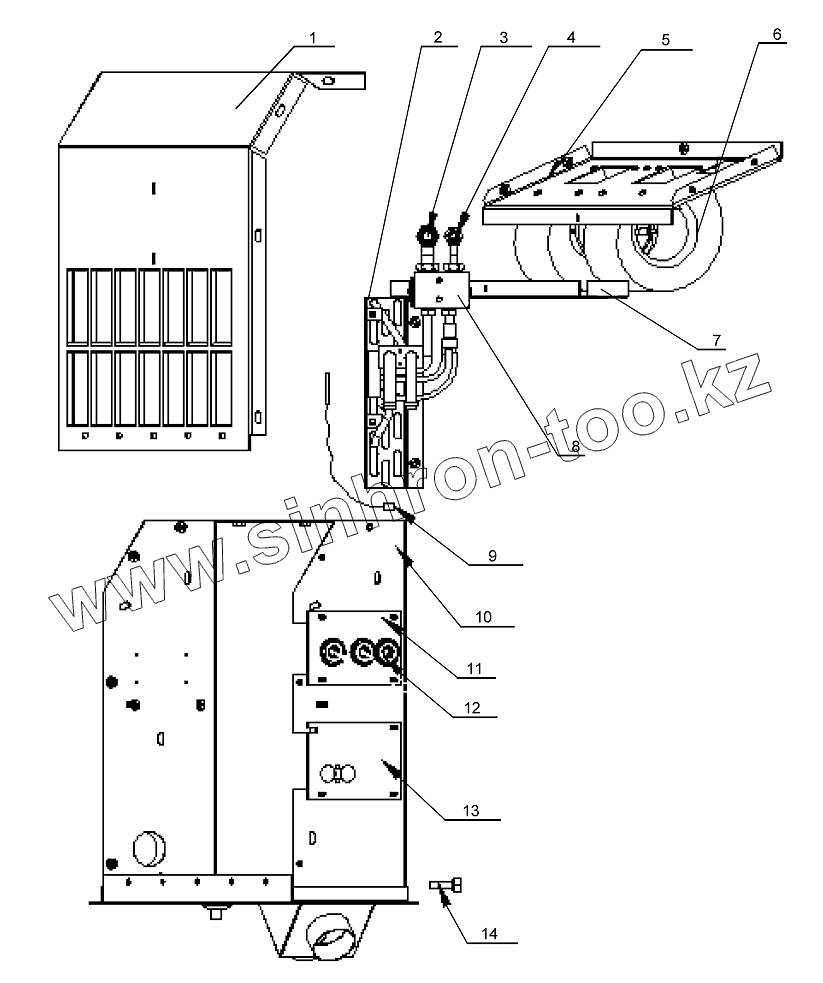

Позиция на иллюстрации	Заводской номер детали		Название детали
1	T0131396		Верхняя крышка выпарителя
2	T0110098		Сердечник нагрева выпарителя
3	T0180270		Блок обратной трубы
4	T0180271		Блок жидковпускной трубы
5	T0140172		Нижняя плита вентилятора
6	T0820039		Ведродвигатель выпаривателя
7	T0131399		Промежуточное тело выпарителя
8	T0800009		Расширительный клапан
9	T081004		Зонд управления температурой
10	T0131398		Блок нижнего корпуса выпарителя
11	T0131401		Фиксированная планка сердечник
12	T0880007		Кольцо переходной трубы
13	T0131428		Фиксированная планка сердечник 1
14	Z01054		Комбинированный болт с шестигранной головкой

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
