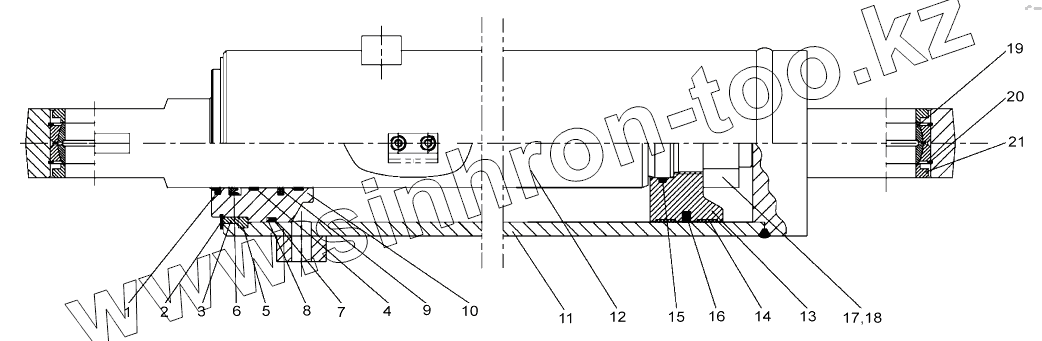

Каталог запасных частей к технике: XCMG LW300KN. Цилиндр поворотного ковша 300KNII

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 CK-090,d90 Пылезащитное кольцо
2 GB894.1-86,d150 Осевое упорное кольцо
3 Z3.10.1-1 Уплотнительное кольцо
4 Z3.10.1-2,95x2.5x9.4 Передаточный вал
5 Z3.10.1-3 Key
6 B39005P5008,90x105x11.4 U-образное кольцо
7 GB1235-76,160x5.7 O-образное кольцо
8 Z3.10.1-4,ф160x4.5x2 Борткольцо
9 CKS-090,d90 Осевой уплотнитель
10 Z3.10.1-5 Slyd Ring
11 XGYG01-127-01 Корпус цилиндра
12 XGYG01-127-02 Поршневой шток
13 Z3.10.1-6 Поршень
14 Z3.10.1-7,160x2.5x14.7 Упорное кольцо для отверстия
15 GB1235-76,75x5.7 O-образное кольцо
16 CKW-160,D160 Кольцо Glyd
17 Z3.10.1-8G Гайка
18 GB79-85,M8x20 Винт
19 GВ304.5-81 Откидной подшипник
20 GB893.1-86,D90 Лабиринт для отверстия
21 9D00-590300-03 Каркасное пылезащитное кольцо Ф60
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
