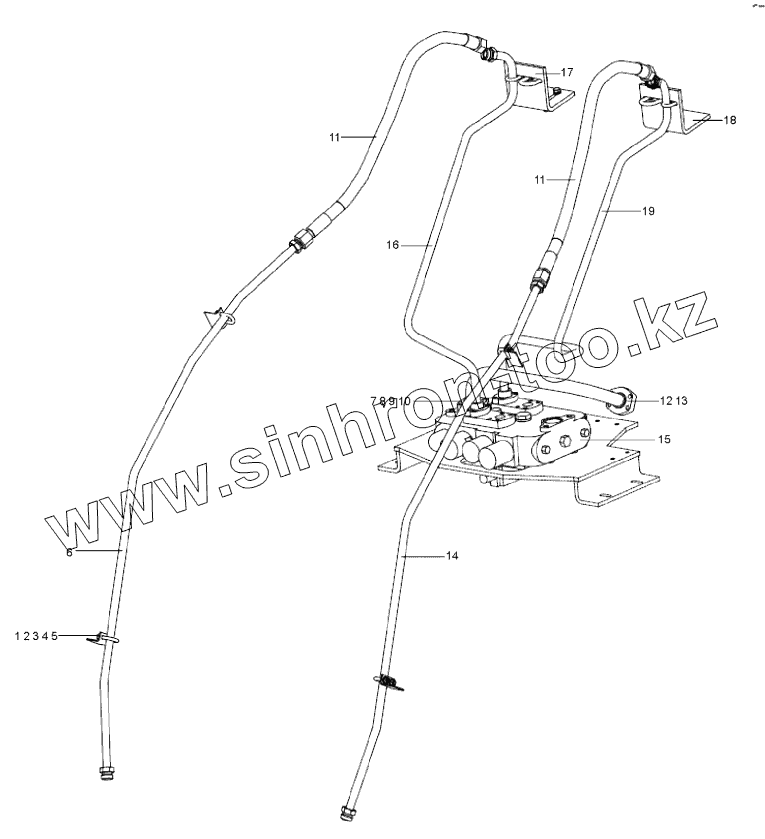

Каталог запасных частей к технике: XCMG LW300KN. Трехсекционная гидравлическая система 300KNII

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	251900317		Стойка
2	250100362		U-образный болт
3	805200045		Гайка М8
4	805300010		Шайба 8
5	805300069		Шайба 8
6	250900370		Правая масляная труба стрелы
7	805300014		Шайба 10
8	805000043		Болт М10х30
9	801100133		О-образное уплотнительное кольцо
10	269900201		Отделительный фланец
11	252600613		Гибкий рукав в сборе
12	252600653		Всасывающая труба распределительного клапана
14	250900376		Левая масляная труба стрелы
15	803004097		Распределительный клапан
16	252600654		Тройная жесткая труба
17	252600618		Правый опорный лист
18	252600619		Левый опорный лист
19	252600656		Тройная жесткая труба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
