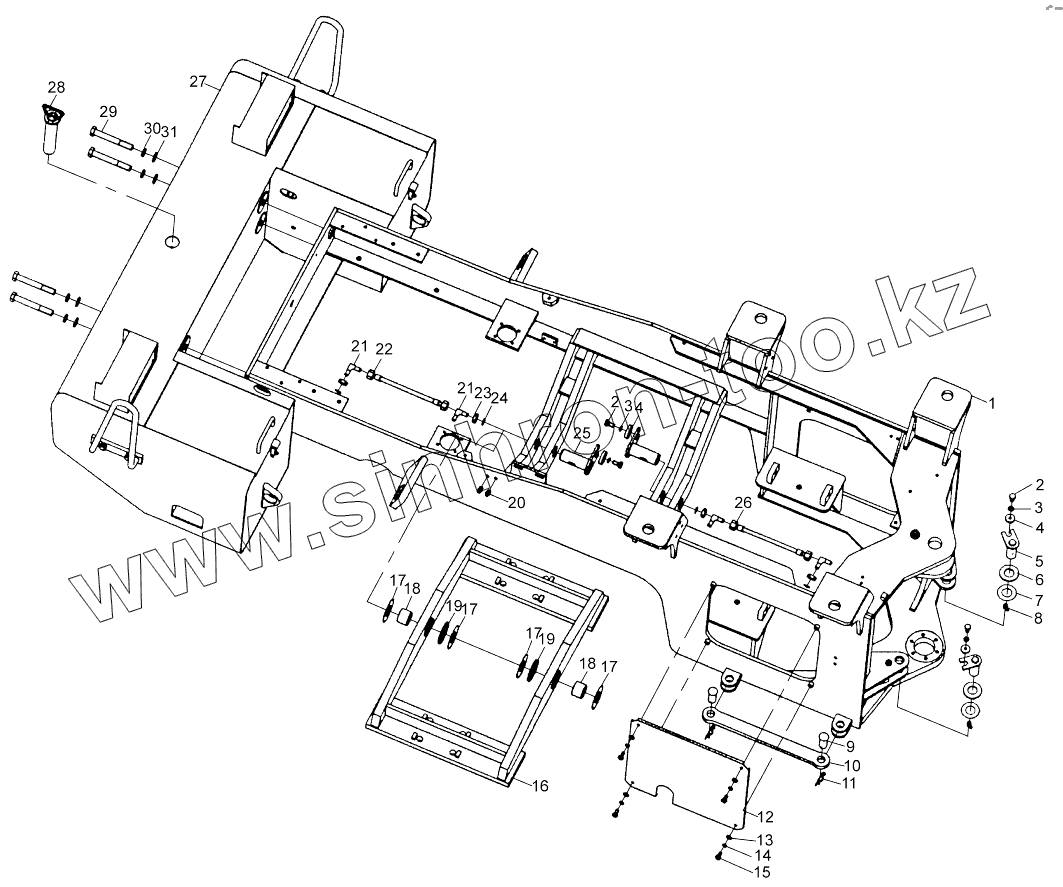

Каталог запасных частей к технике: XCMG LW300KN. Система задней рамы 252606468 LW300KN
1
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
18
19
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 252606677 | Задняя рама | |
| 1 | 252606471 | Задняя рама | |
| 2 | 805000714 | Болт М10х20 | |
| 3 | 805300014 | Шайба 10 | |
| 4 | 250100183 | Шайба | |
| 5 | 252606470 | Шворень | |
| 6 | 251901033 | Шайба | |
| 7 | 251901034 | Шайба | |
| 8 | 801100336 | Масленка M10x1 | |
| 9 | 805601624 | Штифт В32х70 | |
| 10 | 252900392 | Стопорный стержень рамы | |
| 11 | 251500108 | 251500108 | |
| 12 | 252606494 | Сбор правой колпачковой плиты | |
| 13 | 805300069 | Шайба 8 | |
| 14 | 805300010 | Шайба 8 | |
| 15 | 805000033 | Болт М8х16 | |
| 16 | 252600382 | Вспомогательная рама | |
| 17 | 269900185 | Регулирующая шайба | |
| 18 | 250100180 | Комплект | |
| 19 | 250200178 | Медная шайба | |
| 20 | 801100336 | Масленка M10x1 | |
| 21 | 803163961 | Корпус соединения 6 | |
| 22 | 252600383 | Труба тавота заднего штифта | |
| 23 | 805200165 | Замковая гайка 6 | |
| 24 | 805301409 | Шайба 10 | |
| 25 | 250100212 | Палец вспомогательной рамы | |
| 26 | 252600381 | Труба тавота переднего штифта | |
| 27 | 252605782 | Противовес в сборе | |
| 28 | 250600201 | Буксирный палец | |
| 29 | 805002851 | Болт М24х200 | |
| 30 | 805300034 | Шайба 24 | |
| 31 | 805300021 | Шайба 24 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
