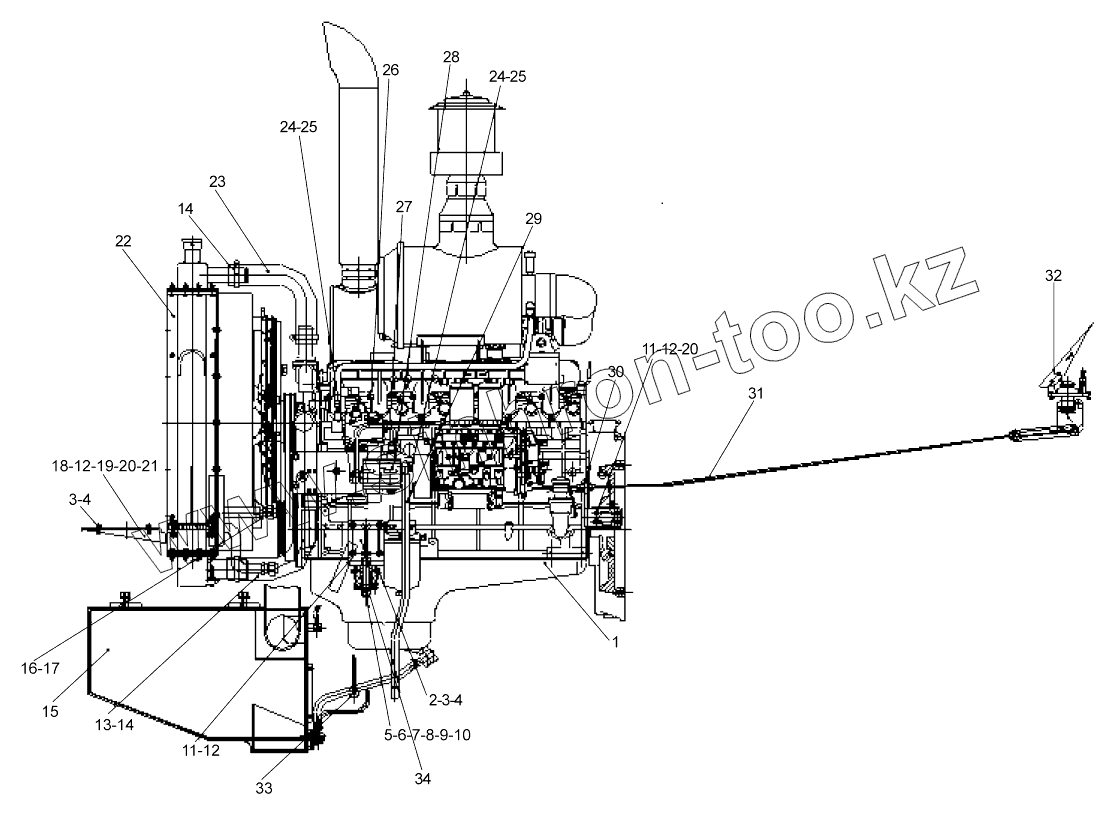

Каталог запасных частей к технике: XCMG LW300KN. Система двигателя 252605746
1
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
12
13
14
14
15
16
17
18
19
20
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 800141100 | Дизель-мотор | |
| 2 | 801902728 | Резиновая опора | |
| 3 | 805000727 | Болт М10х25 | |
| 4 | 805300014 | Шайба 10 | |
| 5 | 251900821 | Нажимная планка | |
| 6 | 251900822 | Регулировочная шайба | |
| 7 | 805000700 | Болт | |
| 8 | 805300013 | Шайба 16 | |
| 9 | 805300011 | Шайба 16 | |
| 10 | 805200051 | Гайка М16 | |
| 11 | 805000716 | Болт М12х30 | |
| 12 | 805300018 | Шайба 12 | |
| 13 | 252700176 | Нижняя водяная труба | |
| 14 | 801900068 | Хомут ф51-ф70 | |
| 15 | 252605780 | Топливный бак | |
| 16 | 803164753 | Соединение | |
| 17 | 252605752 | Магистраль радиатора гидравлического масла | |
| 18 | 252700160 | Кожух направляющего ветра | |
| 19 | 805000099 | Болт М12х60 | |
| 20 | 805300020 | Шайба 12 | |
| 21 | 805201516 | Гайка М12 | |
| 22 | 800141374 | Комбинация водомасляного радиатора | |
| 23 | 252600465 | Верхняя водяная труба | |
| 24 | 269900183 | Болт | |
| 25 | 805301414 | Шайба 22 | |
| 26 | 250900169 | Впускной патрубок | |
| 27 | 252906006 | Шайба | |
| 28 | 803004037 | Водомаслоотделитель | |
| 29 | 252600464 | Впускная труба ресивера | |
| 30 | 252700177 | Опора мягкого вала | |
| 31 | 250900171 | Гибкий вал управления | |
| 32 | 252100842 | Управление газом | |
| 33 | 252604877 | Прямое соединение | |
| 34 | 251900623 | Задняя опора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
