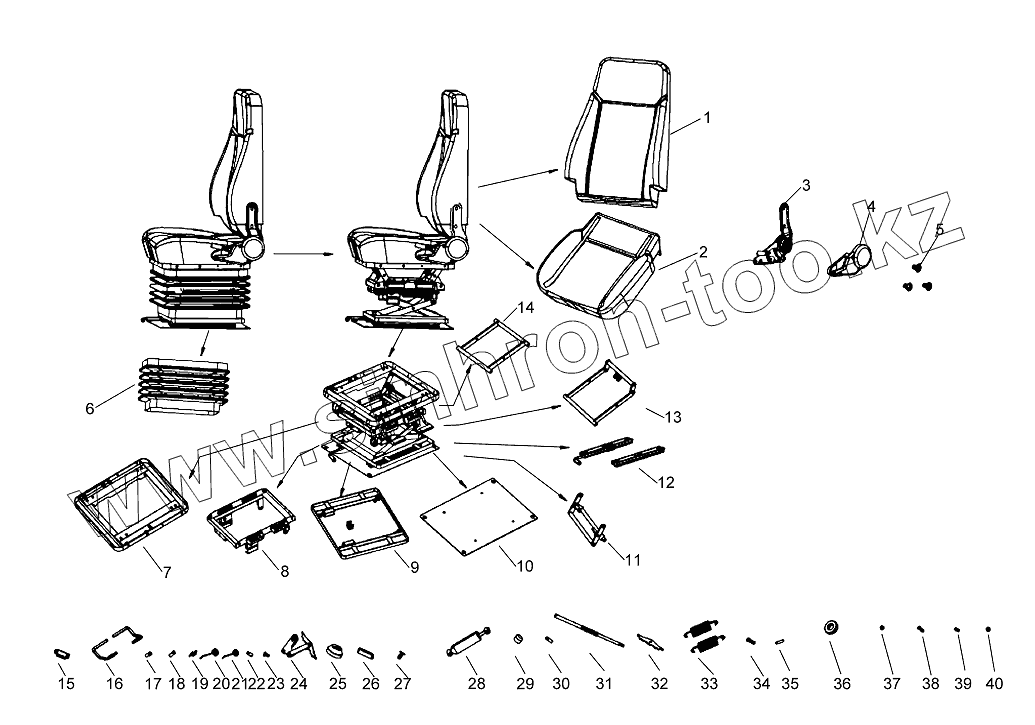

Каталог запасных частей к технике: XCMG LW300KN. Сиденье в сборе 801968890 XGZY03-AII

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
1 Губка Губка
2 Губка Губка
3 Регулятор Регулятор угла левой операцией
4 Кожух Кожух
5 Болт Болт
6 FS11-08-03 Резиновая втулка
7 FS11-0100 Сварочная верхняя рама в сборе
8 FS11-0200 Сварочный мидель- шпангоут в сборе
9 FS11-0300 Сварочная рама в сборе
10 FS16G-80000 Большой башмак
11 FS11-0400 Подъемный цилиндр в сборе
12 FS16G-70000 Скользящий рельс в сборе
13 Стержень Сварочный стержень в сборе
14 Стержень Сварочный стержень в сборе
15 HBSA0007E0 Рейка
16 FS11-07-12 Рукоятка
17 HBSA0008E0 Головка зуба
18 HBSA0009E0 Головка ползуна
19 HBSA0010E0 Пружина кручения ручки
20 FS-06-10 Пружина кручения
21 FS-06-09 Пружина кручения
22 HBSA0011E0 Короткий штифт Ф12х28
23 HBSA0012E0 Болт ступеньки
24 Узел Регулировочный узел
25 FS16 Регулировочный маховик обратного направления
26 HBSA0016A2 Пластмассовая ручка для подъема и спуска
27 HBJB0024A0 Пряжка F
28 FS16-06-08 Демпфирующая пружина
29 FS11-08-06 Ползун
30 FS11-07-08 Палец вала 2
31 FS11-06-02 Регулировочный винт
32 НВJА0402В0 Рычаг вытягивающей пружины
33 FJ05-36 Амортизирующая натяжная рессора
34 FJ02-05-05 Болт длинной ступеньки
35 FS11-07-11 Длинный штифт Ф10х39
36 8102 Плоский подшипник
37 ГайкаM10 Гайка M10
38 M8x25 Шестигранный болт
39 М8х16 Шестигранный болт
40 ГайкаМ8 Гайка М8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
