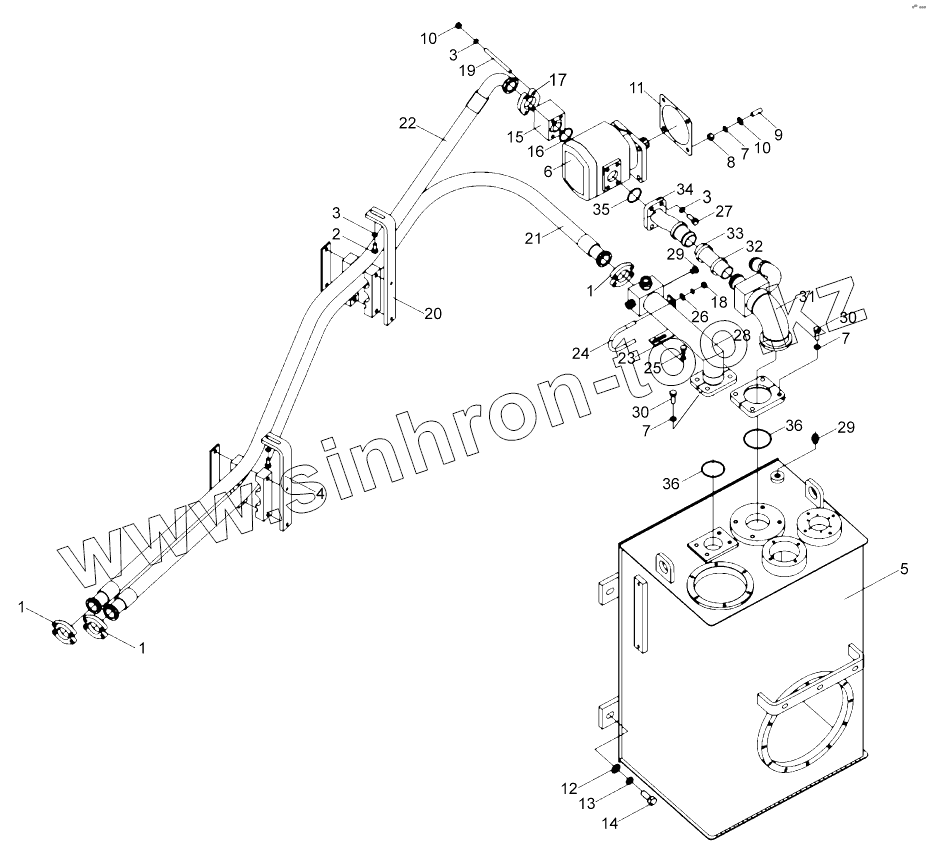

Каталог запасных частей к технике: XCMG LW300KN. Рабочая гидросистема (1) 300KNII
1
1
1
2
3
3
3
4
5
6
7
7
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 803164828 | Блок фланцев | |
| 2 | 805000727 | Болт М10х25 | |
| 3 | 805300014 | Шайба 10 | |
| 4 | 252700364 | Опора | |
| 5 | 252700365 | Гидробак | |
| 6 | 803004124 | Шестеренчатый насос | |
| 7 | 805300018 | Шайба 12 | |
| 8 | 805200049 | Гайка М12 | |
| 9 | 805002233 | Шпилька М12х35 | |
| 10 | 805300020 | Шайба 12 | |
| 11 | 252100847 | Уплотнительная прокладка | |
| 12 | 805300013 | Шайба 16 | |
| 13 | 805300011 | Шайба 16 | |
| 14 | 805000051 | Болт M16x40 | |
| 15 | 252605767 | Блок слива | |
| 16 | 801100133 | О-образное уплотнительное кольцо | |
| 17 | 803164234 | Блок фланцев | |
| 18 | 805200048 | Гайка М10 | |
| 19 | 805002245 | Шпилька M10x150 | |
| 20 | 252700366 | Опора | |
| 21 | 252700190 | Гибкий рукав в сборе | |
| 22 | 252700191 | Гибкий рукав в сборе | |
| 23 | 252700185 | Опора | |
| 24 | 269900199 | U-образный болт | |
| 25 | 805000714 | Болт М10х20 | |
| 26 | 805300017 | Шайба 10 | |
| 27 | 805000043 | Болт М10х30 | |
| 28 | 252605769 | Стальная трубка | |
| 29 | 803166449 | Заглушка | |
| 30 | 805000716 | Болт М12х30 | |
| 31 | 252700193 | Стальная трубка | |
| 32 | 801902713 | Хомут из нержавейки 44-64 | |
| 33 | 803164009 | Резиновая труба, В38х430 | |
| 34 | 252700194 | Стальная трубка | |
| 35 | 801100148 | О-образное уплотнительное кольцо | |
| 36 | 801100049 | О-образное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
