Каталог запасных частей к технике: XCMG LW300KN. Маслоцилиндр левой и правой стрелы 300KNII

Тип техники

Марка

Модель

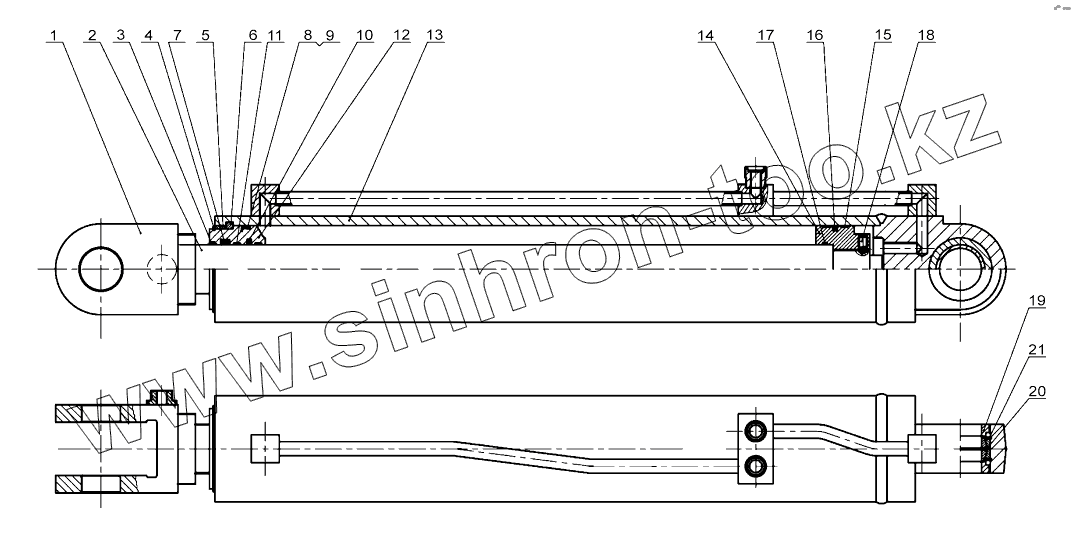

Схема

1

2

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	XGYG01-128-01		Головка поршневого штока
2	XGYG01-128-02		Поршневой шток
3	Fс70х8.5		Кольцо защиты от пыли FС
4	GВ894.1-86		Кольцо
5	XGYG01-128-03		Упорное кольцо
6	XGYG01-128-04		Звено захвата
7	70x85x11.4		U-образное кольцо
8	GB1235-76,125x5.7		O-образное кольцо
9	XGYG01-128-10		Борткольцо
10	S-55013,d70		Упорное кольцо
11	XGYG01-128-05		Передаточный вал
12	XGYG01-128-06		Направляющая втулка
13	XGYG01-128-07		Корпус левого цилиндра
14	XGYG01-128-08		Поршень
15	XGYG01-128-09		Упорное кольцо для отверстия
16	S-55044,D125,		Кольцо Glyd
17	GB1235-76,75x3.1		O-образное кольцо
18	GB79-85,M8x16		Крепежный винт
19	9D00-590300-03,Ф60		Каркасное пылезащитное кольцо
20	GВ304.5-81		Откидной подшипник
21	GB893.1-86,90		Борткольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
